QUEL APPAREIL CHOISIR POUR MESURER LES HAUTES FRÉQUENCES ?

Les hautes fréquences, aussi appelées radiofréquences ou hyperfréquences, correspondent aux ondes émises par les technologies sans fil : Wi-Fi, téléphone mobile, antennes-relais, 4G, 5G, Bluetooth, téléphone DECT, objets connectés, babyphone, etc.



Pour les mesurer correctement, il ne suffit pas d’avoir un appareil qui “réagit aux ondes”. Il faut choisir un appareil adapté à la bande de fréquences à contrôler, au niveau de précision recherché et à l’usage prévu : simple vérification chez soi, comparaison entre plusieurs pièces, contrôle d’une antenne-relais, diagnostic plus poussé ou usage professionnel.



Ce guide vous aide à choisir le bon appareil de mesure hautes fréquences selon votre situation.

Au sommaire :

  1. À quoi sert un appareil de mesure ondes électromagnétiques hautes fréquences ? Dans quels cas l’utiliser ?
  2. Quels critères regarder pour bien choisir votre analyseur hautes fréquences ?
  3. Quel modèle de mesureur d’hyperfréquences ou solution choisir selon le besoin ?
  4. Quelles erreurs éviter dans le choix d’un appareil de mesure hautes fréquences ?
  5. Quels appareil de mesure de hautes fréquences recommandons-nous ?
  6. Questions fréquentes

1. À quoi sert un analyseur d’ondes radiofréquences ? Dans quels cas l’utiliser ?

Un appareil de mesure ou analyseur hautes fréquences sert à mesurer les ondes émises par les technologies sans fil. Contrairement à un simple détecteur d’ondes, il permet d’obtenir une valeur chiffrée, généralement en V/m ou en µW/m² selon les appareils.



Il peut être utile si vous souhaitez vérifier le niveau d’exposition dans une chambre, mesurer l’impact d’une box Wi-Fi, comparer plusieurs pièces d’un logement, contrôler une exposition liée à une antenne-relais ou vérifier l’efficacité d’une protection comme une peinture anti-ondes, un voilage blindé ou un film anti-ondes pour fenêtre.



Lors de nos audits, nous rencontrons souvent des situations très différentes. Une personne peut être surtout exposée à sa propre box Wi-Fi. Une autre peut recevoir des émissions d’antennes-relais depuis une fenêtre. Une autre encore peut être gênée par un téléphone DECT ou des objets connectés présents dans le logement ou le voisinage.



L’intérêt d’un appareil de mesure hautes fréquences est justement de ne pas rester dans l’impression ou le ressenti. Il permet de quantifier, de comparer et de mieux décider sur des faits physiques.



Il faut en revanche bien garder en tête qu’un appareil hautes fréquences ne mesure pas tout. Il ne mesure pas les champs électriques 50 Hz liés aux câbles dans les murs, ni les champs magnétiques basses fréquences, ni la prise de terre. Pour cela, il faut d’autres appareils.

2. Quels critères regarder pour bien choisir votre analyseur hautes fréquences ?

La bande de fréquences couverte

C’est le premier critère à regarder. Un appareil hautes fréquences ne couvre pas forcément toutes les fréquences utilisées par les technologies sans fil.



Certains appareils couvrent les fréquences courantes du Wi-Fi, de la téléphonie mobile, du DECT ou du Bluetooth. D’autres sont plus larges et permettent d’aller plus loin, notamment sur certaines bandes utilisées par la 5G.



Attention : “mesure la 5G” ne veut pas toujours dire la même chose. En France, une grande partie de la 5G utilise des bandes proches de celles de la téléphonie mobile classique, notamment autour de 700 MHz et 3,5 GHz. Les ondes millimétriques, elles, sont sur des fréquences beaucoup plus hautes, par exemple autour de 26 GHz. Pour les mesurer, il faut un appareil spécifique.

.

La bande de fréquences couverte

C’est le premier critère à regarder. Un appareil hautes fréquences ne couvre pas forcément toutes les fréquences utilisées par les technologies sans fil.

Certains appareils couvrent les fréquences courantes du Wi-Fi, de la téléphonie mobile, du DECT ou du Bluetooth. D’autres sont plus larges et permettent d’aller plus loin, notamment sur certaines bandes utilisées par la 5G.

Attention : “mesure la 5G” ne veut pas toujours dire la même chose. En France, une grande partie de la 5G utilise des bandes proches de celles de la téléphonie mobile classique, notamment autour de 700 MHz et 3,5 GHz. Les ondes millimétriques, elles, sont sur des fréquences beaucoup plus hautes, par exemple autour de 26 GHz. Pour les mesurer, il faut un appareil spécifique.

La plage de mesure :

La plage de mesure correspond aux niveaux que l’appareil est capable d’afficher correctement. Autrement dit : jusqu’où l’appareil peut mesurer, et à partir de quel niveau il devient réellement exploitable.

C’est un critère important, car un appareil peut être trop peu sensible pour détecter de faibles niveaux dans une chambre, ou au contraire saturer trop vite à proximité d’une source forte comme une box Wi-Fi, un téléphone DECT ou une antenne-relais proche.

Pour un particulier, l’objectif est généralement de pouvoir comparer des lieux de vie : lit, bureau, canapé, pièce exposée, etc. Pour un usage plus technique, il faudra être plus attentif à la plage de mesure réelle indiquée par le fabricant.

.

La précision de mesure

La précision indique le niveau de confiance que l’on peut accorder à la valeur affichée. Deux appareils peuvent afficher des valeurs en V/m ou en µW/m², mais ne pas avoir la même qualité de mesure.

Sur certains appareils premier prix, la valeur affichée donne surtout une tendance. Cela peut suffire pour repérer une source (dans ce cas un détecteur d’ondes peut suffire), mais pas pour faire une analyse fiable ou comparer précisément un avant/après protection. C’est là qu’un analyseur prend tout son sens.

L’unité de mesure et la lisibilité

Les hautes fréquences peuvent être affichées en V/m, en µW/m² ou parfois avec plusieurs unités disponibles.

L’important est que la lecture soit claire. Une valeur chiffrée permet de comparer un avant/après, une pièce par rapport à une autre, ou une mesure avant et après la pose d’un blindage.

Certains appareils sont très simples à lire, avec un affichage direct et une indication sonore. D’autres demandent plus d’habitude, mais offrent davantage de possibilités d’analyse.

La sonde ou l’antenne de mesure

Certains appareils utilisent une sonde isotrope, c’est-à-dire capable de mesurer dans plusieurs directions sans avoir besoin d’orienter précisément l’appareil. C’est plus simple pour un particulier.

D’autres appareils utilisent une antenne directionnelle. C’est très utile pour localiser une source : antenne-relais, voisinage, routeur Wi-Fi, téléphone DECT, etc. En revanche, cela demande un peu plus de méthode, car l’orientation de l’appareil influence la mesure.

Il n’y a pas une solution meilleure dans tous les cas. Pour un usage simple, une lecture omnidirectionnelle est souvent plus pratique. Pour rechercher précisément d’où vient une émission, une antenne directionnelle peut être plus pertinente.

La mesure moyenne et la mesure en pic

Les radiofréquences ne sont pas toujours continues. Le Wi-Fi, le Bluetooth, la téléphonie mobile ou les objets connectés émettent souvent par impulsions.

Il est donc intéressant de savoir si l’appareil permet de visualiser une valeur moyenne, une valeur maximale ou un mode “pic”. Cela peut changer fortement l’interprétation d’une mesure.

Dans la pratique, une valeur moyenne aide à comprendre le niveau global. La valeur en pic permet de repérer des émissions brèves mais plus fortes.

La fonction audio

Certains appareils permettent d’écouter le signal reçu. Ce n’est pas un gadget : avec un peu d’habitude, l’audio aide à distinguer certaines sources.

Un Wi-Fi, un DECT, une téléphonie mobile ou certains objets connectés ne “sonnent” pas de la même manière. Sur le terrain, cette fonction est très utile pour identifier ce qui émet réellement.

3. Quel appareil de mesure  ondes électromagnétiques hautes fréquences choisir selon votre besoin ?


Votre besoin Ce qu’il faut privilégier Solution conseillée
Vérifier simplement les hautes fréquences dans un logement Appareil sensible, lisible, simple à utiliser Détecteur CEMPROTEC 34
Vérifier une chambre, une box Wi-Fi, un téléphone DECT ou une exposition courante Mesure large bande, affichage clair, bonne sensibilité SAFE AND SOUND PRO 2 ou location PRO 2
Localiser plus précisément la direction d’une source extérieure Antenne directionnelle et méthode de mesure Analyseur Gigahertz Solutions avec antenne directionnelle
Mesurer les hautes fréquences avec une approche plus professionnelle Large plage de mesure, antenne adaptée, meilleure lecture terrain Gamme Gigahertz Solutions HFE / HFW selon fréquence visée
Mesurer spécifiquement les ondes millimétriques 5G et certains faisceaux hertziens Bande 20 à 40 GHz SAFE AND SOUND mmWave ou location MMWAVE

Ce tableau donne une première orientation. Le choix final dépend surtout de la source que vous voulez mesurer : Wi-Fi, antenne-relais, téléphonie mobile, Bluetooth, DECT, 5G classique ou ondes millimétriques.

4. Quelles erreurs éviter dans le choix d’un appareil de mesure hautes fréquences ?

  • Choisir un appareil “5G” sans vérifier la bande de fréquences réellement couverte.
  • Penser qu’un appareil hautes fréquences mesure aussi les champs électriques ou magnétiques de l’installation électrique.
  • Comparer deux appareils uniquement sur le prix, sans regarder la sensibilité, la plage de mesure et l’unité affichée.
  • Oublier que certaines émissions sont pulsées : une valeur moyenne et une valeur en pic ne racontent pas toujours la même chose.
  • Acheter un appareil trop technique si l’objectif est simplement de faire un premier contrôle dans un logement.
  • A l’inverse, acheter un appareil trop simple si l’objectif est de faire un diagnostic précis ou professionnel.
  • Confondre détecteur d’ondes et appareil de mesure : le premier repère, le second quantifie.
  • Mesurer uniquement près de la source sans contrôler les lieux où l’on passe réellement du temps : lit, bureau, canapé, poste de travail.

Le bon appareil n’est donc pas forcément le plus cher. C’est celui qui correspond à votre usage réel et aux fréquences que vous voulez mesurer.

5. Quels appareil de mesure de hautes fréquences recommandons-nous ?

Détecteur, mesureur et analyseur d'ondes électromagnétiques radiofréquences SAFE AND SOUND PRO II de la marque SAFE AND LIVING TECHNOLOGIE permettant de connaitre avec précision votre niveau d'exposition aux rayonnements et l'électromagnétisme émis par la 5G, 4G, 3G, 2G, les réseaux et appareils fonctionnant en WIFI, les objets connectés en Bluetooth, les téléphones sans fils DECT, les smartphones, les tablettes et tout autre appareil fonctionnant avec une technologie sans fil

Pour un particulier qui veut mesurer sérieusement chez lui :

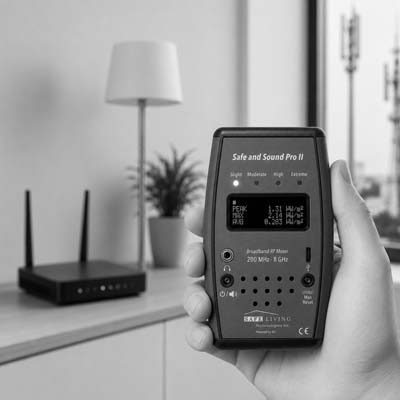

Le SAFE AND SOUND PRO 2

est souvent le choix le plus cohérent pour un particulier qui souhaite mesurer les hautes fréquences dans un logement.

Il couvre une large plage de fréquences, de 200 MHz à 8 GHz, ce qui permet de contrôler les principales sources du quotidien : Wi-Fi, téléphonie mobile, 4G, 5G classique, Bluetooth, DECT, objets connectés ou antennes-relais.

C’est l’appareil que nous recommandons lorsque le besoin est clair : obtenir une vraie valeur, comparer plusieurs endroits et comprendre le niveau d’exposition aux technologies sans fil sans partir directement sur du matériel très professionnel.

L'appareil en détails
Location mesureur radiofrequences Safe and Sound Pro II wifi 4G 5G

Pour tester avant d’acheter :

La location PRO2

Si le besoin est ponctuel, la location peut être plus logique que l’achat.

C’est intéressant si vous voulez vérifier une chambre, contrôler une exposition liée à des antennes-relais, tester l’efficacité d’un voilage ou simplement savoir si l’achat d’un appareil est justifié.

La location permet de faire un premier bilan sérieux, sans immobiliser un budget important.

LA LOCATION EN DÉTAILS
Le kit HFEW59BD PLUS de chez GIGAHERTZ SOLUTIONS permet une analyse professionnelle et complète des pollutions électromagnétiques sur une très large bande des Hyperfréquences allant de 27 MHz à 10 GHz. Ce kit complet comprend les analyseurs HF59D (27 MHz - 3.3 GHz) et HFW59D (2.4 - 10 GHz) avec tous leurs accessoires (antennes 3D, atténuateurs, amplificateur, pré-amplificateurs, filtres) ainsi qu'une mallette de transport.

Pour un usage professionnel ou une recherche poussée :

Les analyseurs Gigahertz Solutions

sont plus adaptés lorsque l’on veut aller plus loin : mesures plus techniques, recherche de direction, identification de sources, usage régulier, géobiologie, audit ou accompagnement client.

Ils demandent davantage de méthode, mais offrent une approche plus terrain, notamment grâce aux antennes directionnelles et aux différentes plages de fréquences disponibles selon les modèles.

.

Les appareils en détails
Le SAFE DANS SOUND mmWAVE de chez SAFE LIVING TECHNOLOGIE est un appareil de mesure, détecteur et analyseur d'ondes électromagnétiques radiofréquences et ondes millimétriques émises par la téléphonie 5G 'antenne relais, smartphone et autre objet fonctionnant en 5G) sur la bande de fréquences allant de 20 à 40 GHz.

Pour les ondes millimétriques 5G :

Le SAFE AND SOUND MMWAVES

Si votre besoin concerne spécifiquement les ondes millimétriques, il faut un appareil dédié.

Un appareil qui couvre jusqu’à 8 ou 10 GHz ne mesurera pas les bandes 20 à 40 GHz. Dans ce cas, il faut s’orienter vers un analyseur mmWave.

Ce n’est pas le premier choix pour un particulier qui veut mesurer son Wi-Fi ou une antenne-relais classique. C’est un appareil spécifique pour une problématique spécifique.

.

L'appareil en détails

6. Questions fréquentes

Pour mesurer les hautes fréquences, il faut choisir un appareil capable de mesurer les radiofréquences émises par les technologies sans fil : Wi-Fi, antennes-relais, téléphonie mobile, 4G, 5G, Bluetooth, DECT, objets connectés, etc.



Le choix dépend surtout de la bande de fréquences à mesurer, de la plage de mesure, de la précision souhaitée et de l’usage prévu. Pour un particulier, un appareil simple et lisible comme le Safe and Sound Pro II peut déjà permettre de réaliser des mesures sérieuses dans un logement. Pour un usage plus technique ou professionnel, un analyseur avec antenne directionnelle peut être plus adapté.

Pour mesurer les ondes électromagnétiques chez soi, il faut d’abord identifier le type d’ondes à contrôler. Les hautes fréquences concernent les sources sans fil comme le Wi-Fi, les téléphones mobiles, les antennes-relais ou le Bluetooth. Les basses fréquences concernent plutôt l’installation électrique, les câbles, les prises ou les appareils branchés.



Pour les hautes fréquences, il faut utiliser un appareil de mesure radiofréquences. L’idéal est de mesurer les lieux où l’on passe du temps : lit, bureau, canapé, chambre d’enfant, poste de travail. Il est aussi utile de faire plusieurs mesures à différents moments de la journée, car les niveaux peuvent varier.



Lorsque l’on effectue des mesure d’ondes électromagnétiques, il faut garder en tête :



NIVEAU D’EXPOSITION + DURÉE D’EXPOSITION

Les ondes Wi-Fi se mesurent avec un appareil de mesure hautes fréquences couvrant les bandes utilisées par le Wi-Fi, notamment autour de 2,4 GHz et 5 GHz.



Pour obtenir une mesure utile, il faut mesurer à différents endroits : près de la box, à distance, dans les pièces de vie et surtout dans les zones où l’on passe beaucoup de temps. On peut aussi comparer les niveaux Wi-Fi activé puis Wi-Fi désactivé, afin de vérifier l’impact réel de la box ou des répéteurs.

Pour mesurer les ondes d’une antenne-relais, il faut utiliser un appareil de mesure hautes fréquences adapté aux bandes de téléphonie mobile (5G, 4G, 3G, 2G). La mesure se fait généralement près des fenêtres, sur les murs exposés, puis dans les zones de vie : lit, bureau, canapé.



Dans ce cas, l’appareil doit être suffisamment sensible et couvrir les fréquences utilisées par les réseaux mobiles (pour faire simple de 700 MHz à 3.5 GHz). Pour localiser plus précisément la direction d’une source extérieure, un analyseur avec antenne directionnelle peut être utile.

Cela dépend de la bande de fréquences utilisée. Une partie de la 5G utilise des fréquences proches de celles déjà utilisées par la téléphonie mobile, par exemple autour de 700 MHz ou 3,5 GHz. Ces fréquences peuvent être mesurées par certains appareils hautes fréquences adaptés.



En revanche, les ondes millimétriques utilisées sur des bandes beaucoup plus hautes, comme 26 GHz, nécessitent un appareil spécifique. Un appareil limité à 8 ou 10 GHz ne mesurera pas les ondes millimétriques.

Un détecteur d’ondes sert surtout à repérer une présence ou un niveau approximatif. Il permet de savoir si une source émet et de comparer simplement plusieurs zones.



Un appareil de mesure donne une valeur chiffrée, par exemple en V/m ou en µW/m². Il permet donc de quantifier plus précisément une exposition, de comparer un avant/après, ou de vérifier l’efficacité d’une protection anti-ondes.



Pour une première recherche simple, un détecteur peut suffire. Pour mesurer sérieusement les hautes fréquences, il faut plutôt un appareil de mesure.

Les hautes fréquences peuvent être exprimées en V/m (Volt par mètre) ou en µW/m² (micro Watt par mètre carré). Le V/m indique l’intensité du champ électrique. Le µW/m² indique une densité de puissance.



Les deux unités peuvent être utilisées, selon les appareils et les habitudes de mesure. Le plus important est de rester cohérent dans ses relevés : utiliser la même unité, mesurer dans les mêmes conditions, et comparer les niveaux dans les lieux où l’on passe réellement du temps.



Autre point, si vous souhaitez comparer ou vous référez aux normes en vigueures, celles-ci sont indiquées en V/m.

Les niveaux de radiofréquences peuvent varier fortement selon l’activité des sources. Une box Wi-Fi, un téléphone mobile, une antenne-relais, un objet connecté ou un téléphone DECT n’émettent pas toujours de la même manière.



Les niveaux peuvent donc changer selon l’heure, l’activité du réseau, les usages dans le logement, les voisins, ou encore le nombre d’appareils connectés. C’est pour cela qu’il est intéressant de réaliser plusieurs mesures à différents moments de la journée.

Les deux informations sont utiles.



La mesure moyenne donne une idée du niveau global d’exposition sur une période donnée. La mesure en pic permet de repérer des émissions brèves mais plus fortes, fréquentes avec le Wi-Fi, le Bluetooth, la téléphonie mobile ou certains objets connectés.



Pour une bonne interprétation, il est intéressant de regarder les deux lorsque l’appareil le permet. Le pic aide à identifier les impulsions, tandis que la moyenne permet de mieux apprécier l’exposition dans la durée.

Un téléphone peut donner certaines informations sur le réseau mobile ou le Wi-Fi, mais il ne remplace pas un appareil de mesure des radiofréquences.



Il ne mesure pas correctement le niveau global d’exposition en V/m ou en µW/m², ne couvre pas l’ensemble des sources, et ne permet pas de contrôler sérieusement une pièce, une antenne-relais ou l’efficacité d’un blindage.



Pour une vraie mesure des hautes fréquences, il faut utiliser un appareil dédié.
