Caractéristiques de la gaine blindée FLEX-A-RAY ICT20 avec fil Semi-conducteur :
Afin de répondre à l’évolution des exigences en matière de construction et améliorer la qualité sanitaire des espaces, qui prend désormais en compte la limitation des expositions aux champs électromagnétiques, les systèmes FLEXARAY et PREFILZEN : 2 gaines électriques innovantes qui suppriment ces pollutions indésirables.
Elles sont conformes à la réglementation thermique 2012 et répondent aux recommandations des derniers référentiels HQE (thème santé et protection).
La gaine FLEX-A-RAY est une gaine de type ICTA 3422 conforme à la norme européenne EN-61386-22.
Sa technologie multicouches associée à un fil semi-conducteur lui confère des propriétés de blindage des rayonnements électriques.

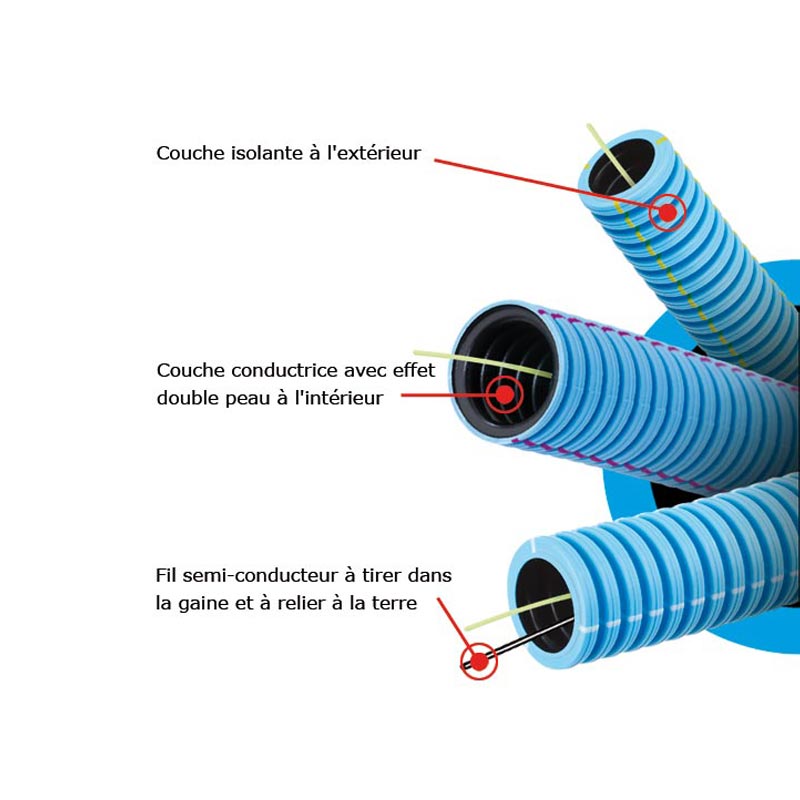

Elle est composée :
– d’une couche isolante à l’extérieur
– d’une couche conductrice avec effet double peau à l’intérieur
– d’un fil semi-conducteur noir à liseré blanc facilement identifiable, recouvert d’une matière conductrice qui, lorsque tiré à l’intérieur de la gaine, touche naturellement la couche intérieure et permet l’évacuation des champs électriques dès son raccordement à la terre.
.

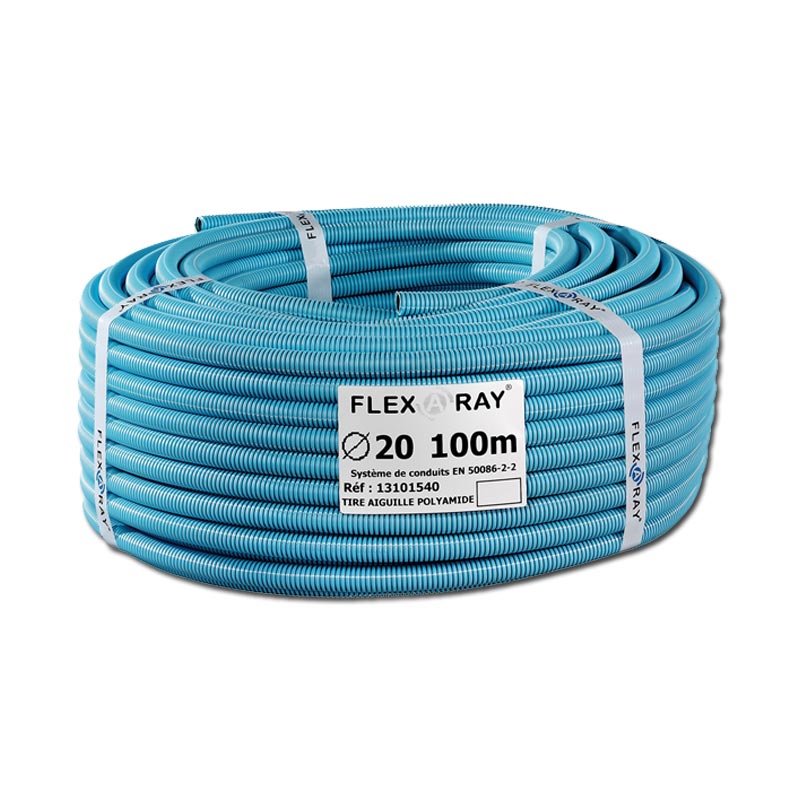

Informations techniques de la gaine blindée FLEX-A-RAY ICT20 avec fil Semi-conducteur :
- Marque : Courant
- Référence fabricant : 56101540
- Diamètre (extérieur) : 20 mm
- Couleur : Bleue avec liseré blanc
- Longueur de la bobine : 100 m
- Poids : 8.4 kg
- Bobine de 120 m de fil semi-conducteur d’une section de 0.75 mm² fournie
- Matière : Polyoléfines
- Plage de température d’utilisation : en régime permanent de -5 °C à +90 °C
- Résistance à l’écrasement : 750 N à +23 °C (± 2 °C)
- Résistance aux chocs : 6 joules à -5 °C
- Résistance d’isolement : ≤ 100 Ω sous une tension de 500 V continue
- Non propagateur de la flamme : Test brûleur 1 Kw
- Résistance à la chaleur : +90 °C (± 2 °C) pendant 4h puis sous une charge de 2 kg durant 24 h à la même température
- Étanchéité : homologué IP 44
- Origine : France
Précautions :
La mise en œuvre de la gaine blindée FLEX A RAY fait appel à des compétences manuelles pour le montage et des connaissances en électricité.
Avant toute chose, assurez vous d’avoir les compétences, qualifications et le matériel nécessaires pour réaliser le montage en toute sécurité.
Pour votre sécurité, l’installation électrique sur laquelle la ou les gaines blindées FLEX A RAY seront branchées doit être conforme à la norme électrique en vigueur dans votre pays.
Il est recommandé de faire appel à un électricien professionnel pour exécuter le montage en respectant les règles professionnelles et la norme électrique NF C15-100 (pour la France).
Si vous n’êtes pas en mesure de réaliser l’installation en toute sécurité, faites appel à un électricien.
Nous pouvons également vous mettre en relation avec un électricien biocompatible de notre réseau.

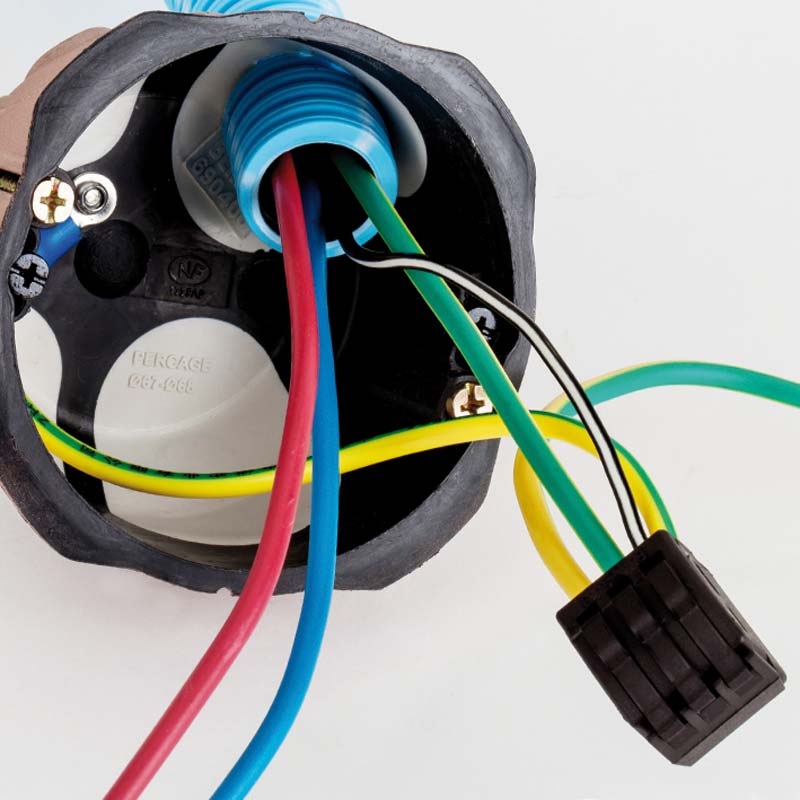

De plus, Le fil semi-conducteur doit être impérativement relié à la terre pour que le système FLEX A RAY fonctionne. Ne pas utiliser ce fil semi-conducteur comme conducteur actif (phase/neutre) ou comme conducteur de protection (terre). Ne pas ajouter de lubrifiant à l’intérieur de la gaine.
