Cordon (câble) blindé noir avec interrupteur bipolaire noir

Quel câble avec interrupteur choisir pour une lampe de chevet ?

Sur le terrain, lors de nos diagnostiques électromagnétiques, nous rencontrons régulièrement des lampes de chevet dont le câble et l’interrupteur restent une source de champ électrique à proximité du lit.

Deux points sont importants :

• utiliser un câble blindé relié à la terre ;
• utiliser un interrupteur bipolaire, qui coupe simultanément la phase et le neutre lorsque la lampe est éteinte.

Ce cordon réunit ces deux fonctions et peut remplacer le câble d’origine de nombreuses lampes.

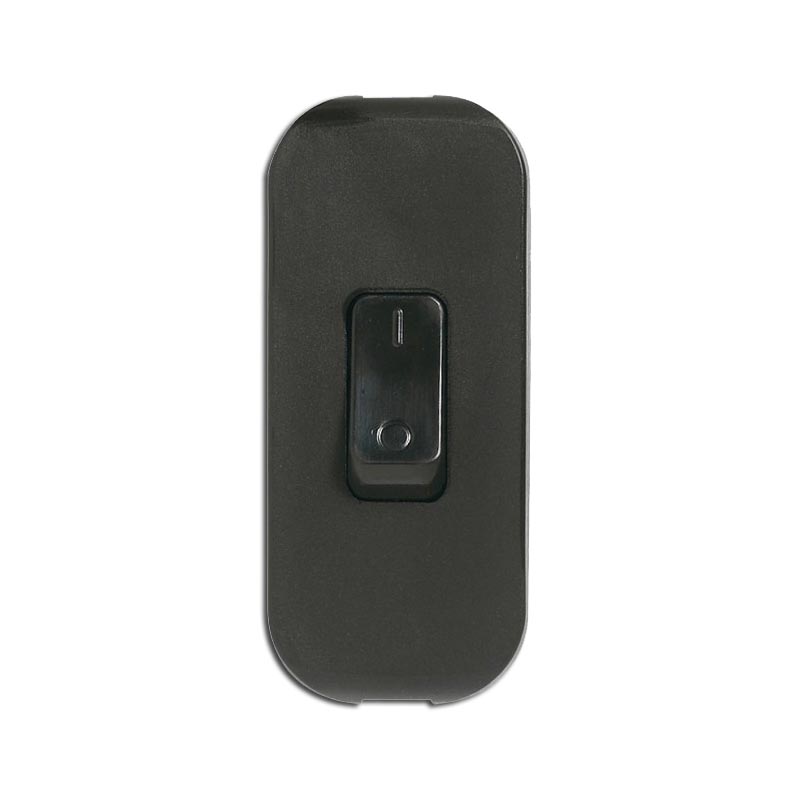

Pourquoi un interrupteur bipolaire ?

Un interrupteur classique ne coupe qu’un seul conducteur.

Selon le sens de branchement de la prise, il peut donc couper le neutre et laisser la phase alimentée jusqu’à la lampe, même lorsqu’elle est éteinte.

L’interrupteur bipolaire coupe phase et neutre simultanément. Ainsi, une fois la lampe éteinte, il n’y a plus aucun champ électrique quelques soit le sens de branchement de la lampe. C’est la solution que nous privilégions pour les lampes situées à proximité du lit.

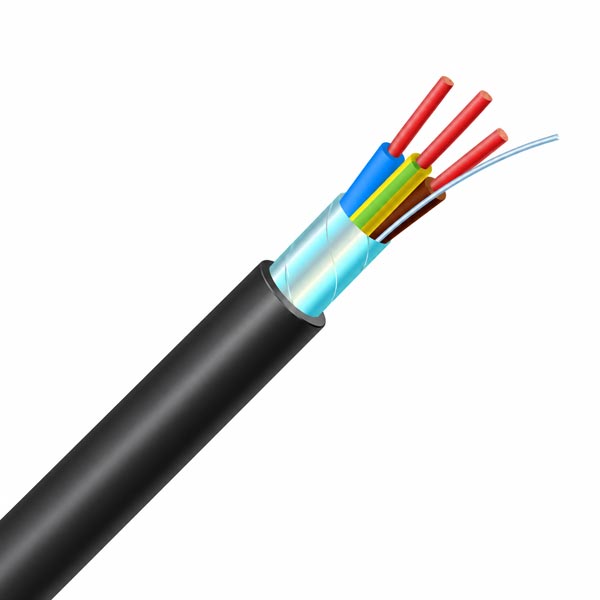

A quoi sert le blindage du câble ?

Le blindage métallique entourant les conducteurs est relié à la terre.

Il permet de réduire fortement le champ électrique basse fréquence 50 Hz autour du cordon.

Pour fonctionner correctement, le cordon doit donc être raccordé à une prise disposant d’une terre fonctionnelle.



Si la lampe possède une structure métallique, le conducteur de terre peut également être raccordé à cette structure.

Caractéristiques techniques du cordon électrique blindé :

• Connectique : Prise male 2P+T européennes
• Câble blindé : section 3G0.75mm²
• Diamètre extérieur : 6,7mm
• Longueur Totale : 180 cm
• Long Fiche/Interrupteur 100 cm
• Fils serti sur 5 mm et Câble dénudé sur 2,5 cm
• Tension 230 V – Courant 6 A Max. – 1300W Max.
• Couleur : Noir
• Poids : 195 g
• Garantie : 2 ans
• Origine : France

Précautions :

Rappel : Selon la norme NF C15-100, la résistance de la prise de terre doit être au plus égale à 100 Ω (Ohms).
Cependant, afin de neutraliser les champs électriques et les tensions parasites, nous recommandons une résistance de terre de 30 à 100 Ω (Ohms).

Afin de vérifier cette valeur, vous pouvez faire appel à un électricien ou bien vous procurez un mesureur de terre comme le Catu DT300 (également disponible à la location). Vous pouvez également vérifier la présence de la terre sur votre prise grâce au testeur de terre PM6860DR.
