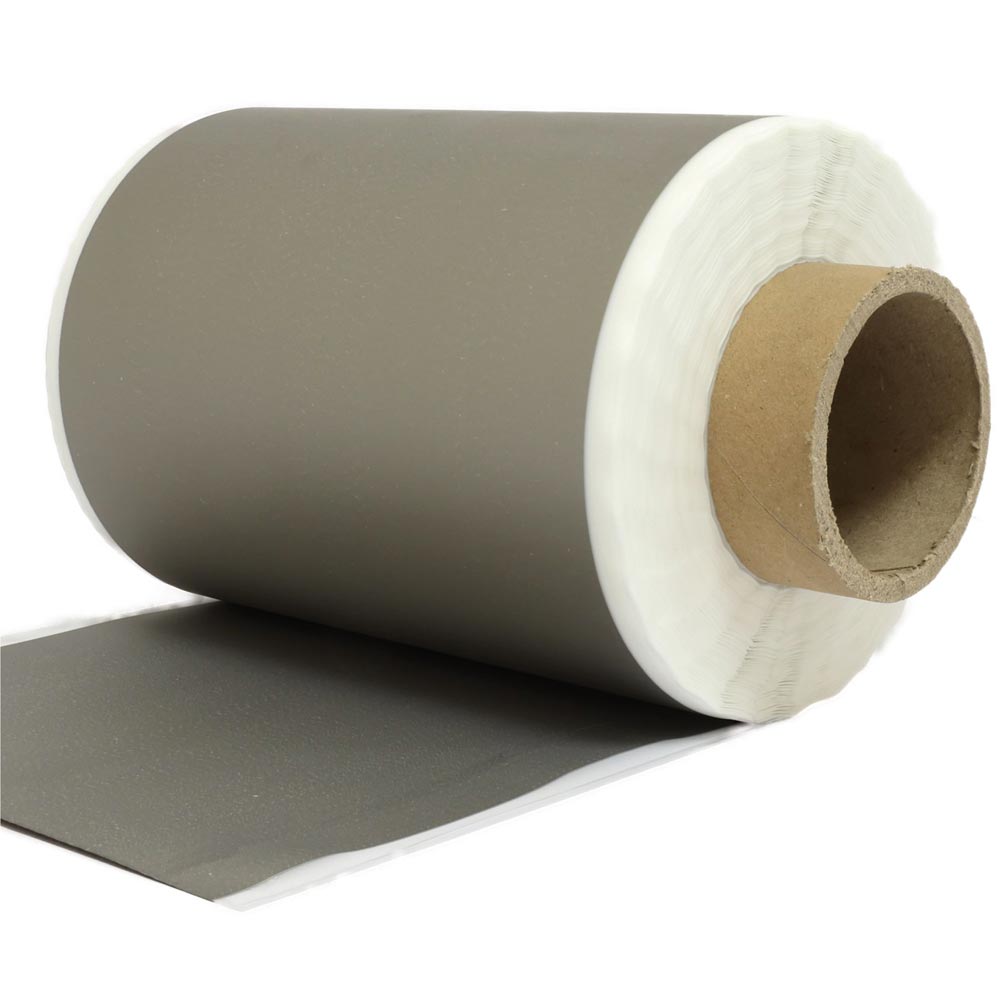

Film de Blindage Magnétique YSHIELD M2L

Caractéristiques du film de protection contre le champ magnétique Yshield M2L :

Le M2L est un film de blindage magnétique ultra-fin à double couche, conçu pour atténuer les champs magnétiques basse fréquence. Grâce à son laminage sur les deux faces, il bénéficie d’une protection permanente contre les agressions extérieures, ce qui le rend particulièrement adapté aux environnements exigeants tels que les toitures plates, les structures de sol ou encore les zones exposées à l’eau salée.



Pour une réduction efficace des champs magnétiques, une seule couche permet déjà de diviser l’intensité par 4. En cas de densité de flux magnétique élevée, plusieurs couches peuvent être superposées pour renforcer l’atténuation.

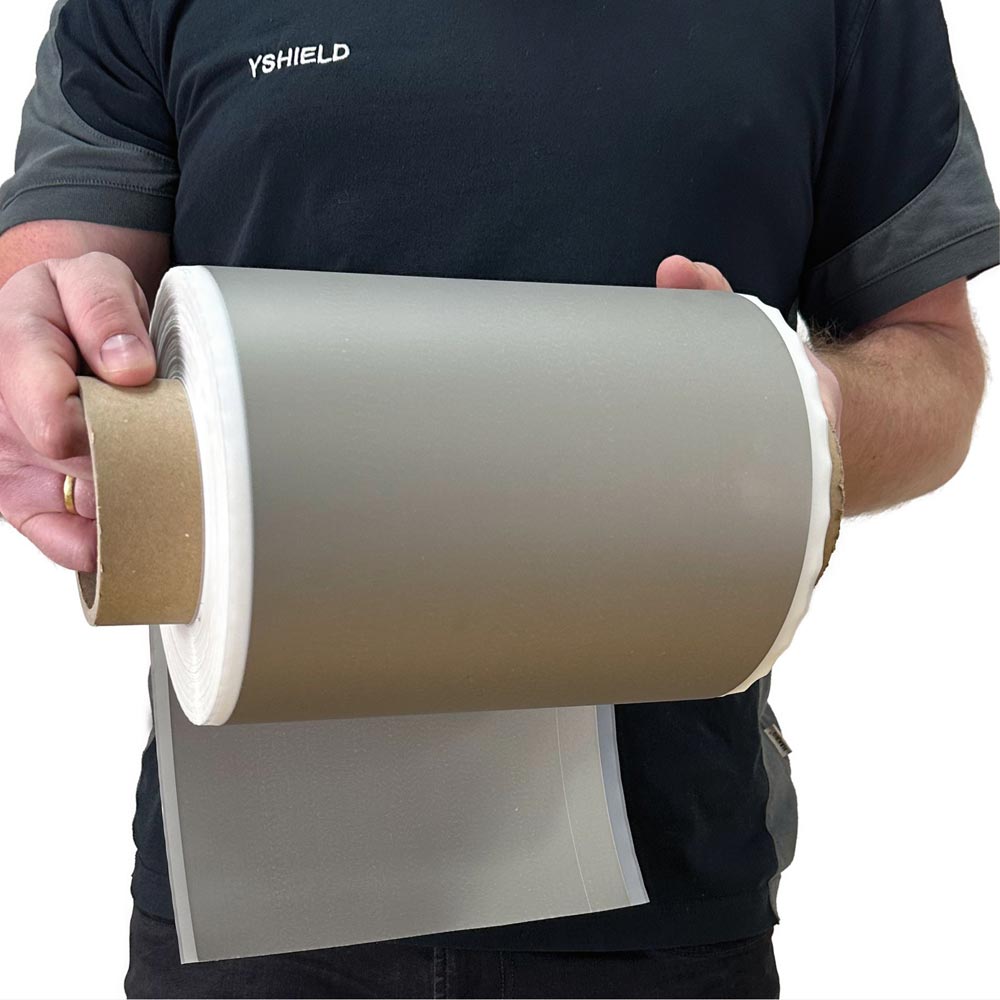

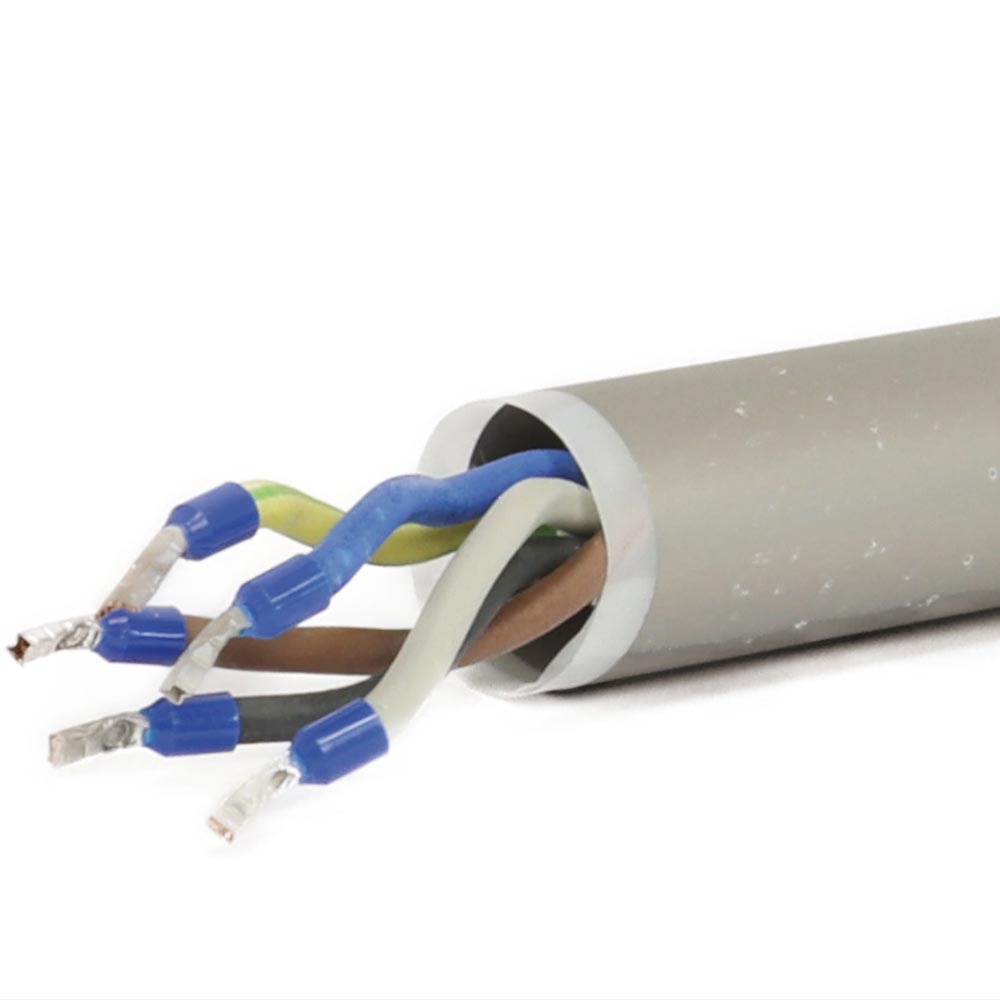

Ce matériau s’adapte aussi bien aux petites surfaces pour des applications domestiques (écrans pour câbles et appareils électroniques) qu’aux grands projets dans les secteurs de la construction, de l’industrie et de l’artisanat. Son format en rouleau de 100 mètres facilite son installation sur de vastes zones. Il est également idéal pour une utilisation dans le domaine automobile, notamment pour les voitures, véhicules électriques, utilitaires, camping-cars et caravanes.





Application et mise en œuvre du blindage contre les champs magnétiques Yshield M2L :

Attention : le film de blindage magnétique M2L doit être coupée avec des ciseaux de haute qualité ! Les bords tranchants sont aussi tranchants que des couteaux et doivent être protégés (par exemple avec du ruban adhésif en tissu) immédiatement après la coupe ! Utilisez des gants résistants aux coupures pendant le traitement ! Nous vous recommandons de planifier l’installation des plaques de manière à ne pas avoir à les couper !
Pour les grandes surfaces murales, veillez à prendre en compte que le film agit comme une barrière contre la vapeur d’eau.



2 modes d’application sont possible :

• En collant : Choisissez un adhésif capable de coller le film de plastification en PET (polyéthylène téréphtalate). Il existe des adhésifs de montage à haute viscosité, par exemple supports solides ou colles plastiques flexibles à coller. Il est essentiel de suivre les recommandations du fabricant de l’adhésif choisi. Notez que les supports non absorbants ou l’application en plusieurs couches peuvent poser problème, car le film étanche à la vapeur empêche le séchage du solvant.
  Pour éviter ces contraintes, nous recommandons l’utilisation de la colle Yshield PSA, qui forme une couche auto-adhésive après application et séchage.

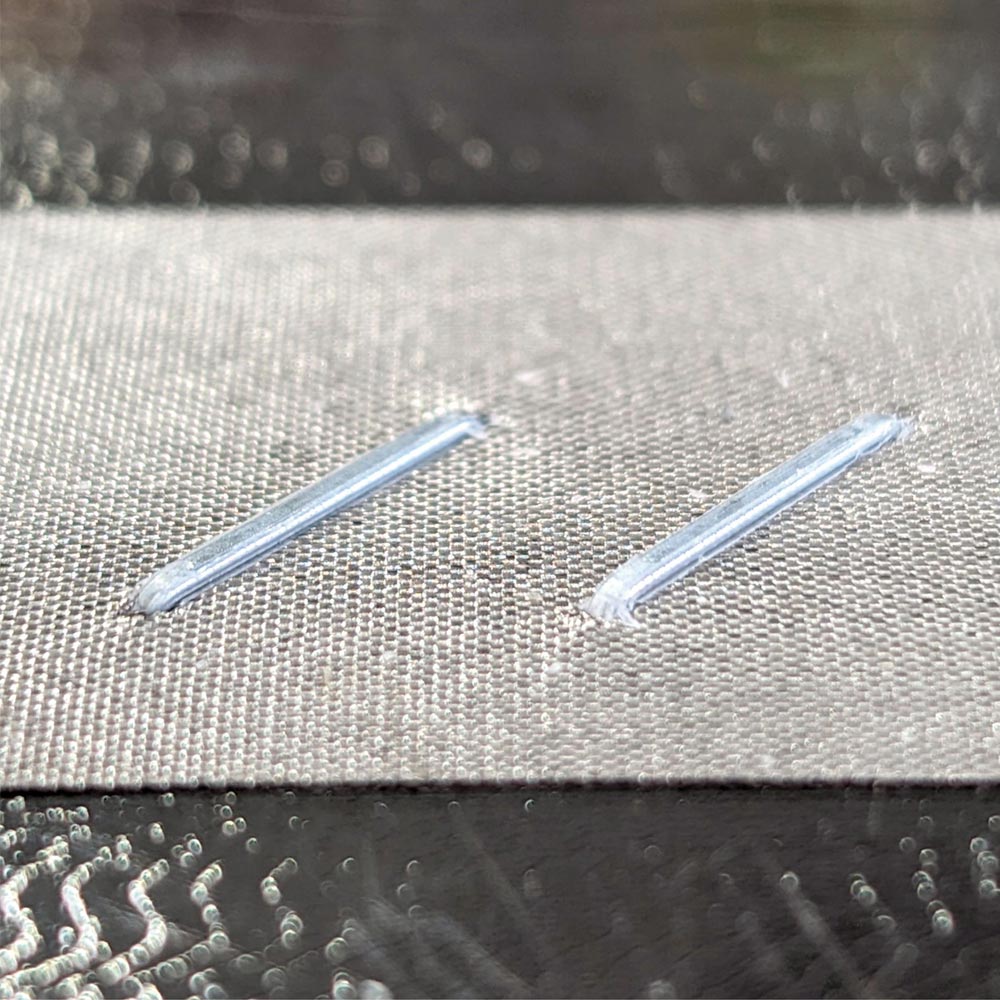

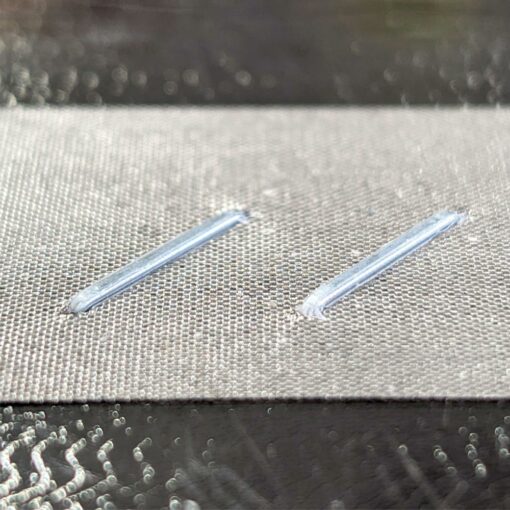

• En agrafant ou clouant : Si le support est adapté, nous recommandons d’utiliser une agrafeuse ou une cloueuse électrique. Pour une couche avec chevauchement, une agrafeuse électrique de prix moyen suffit. Au delà de 2 couches, vous aurez besoin d’un cloueur professionnel.

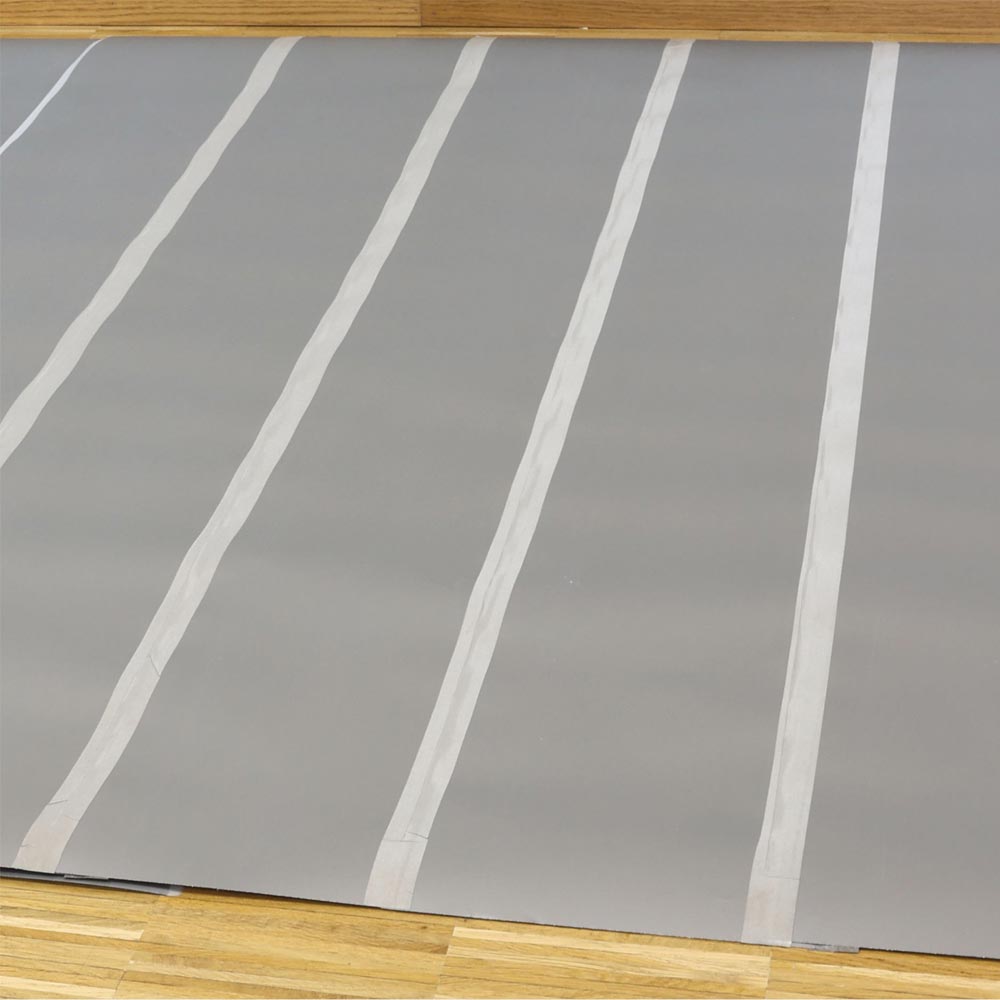

  Prévoir un chevauchement d’au moins 2 cm entre les plaques de blindage magnétique M2L.
  Pour l’application de plusieurs couches : vous aurez besoin d’un cloueur professionnel. La surface de blindage doit se chevaucher d’au moins 2 cm en faisant en sorte d’installer toujours les plaques en position décalées (la surface doit recouvrir le chevauchement en dessous).



Mise à la terre du blindage magnétique YSHIELD M2L :

Le film de blindage du champ magnétique M2L étant conducteur, vous pouvez le raccorder à la terre afin de vous protéger des champs électriques basses fréquences.
Le film de blindage M2L est entièrement laminé et recouvert par un film de stratification isolant rendant la mise à la terre plus complexe.Cependant, il existe encore des solutions pour la mise en contact :

• Coller le ruban adhésif conducteur de mise à la terre GSX10 ou GSX50 sur toutes les plaques de blindage.
• Agrafer ou clouer le ruban de mise à la terre. Les agrafes ou les clous entrent en contact avec le blindage M2L et le ruban de mise à la terre GSX.
• Puis raccorder à la terre le ruban.
• D’autres composants peuvent être trouvés dans notre rubrique Accessoires de mise à la terre.





Informations techniques sur les plaques de blindage de champs magnétiques Yshield M6L :

• Code GTIN13 : 4260103667821
• Type de blindage : Film à double couche magnétique
• Largeur : 21 cm (surface de blindage); 23 cm (surface total)
• Longueur : 1 m (vendu au mètre linéaire) et en rouleau de 100 m
• Épaisseur : 0.12 mm
• Poids : 100 g

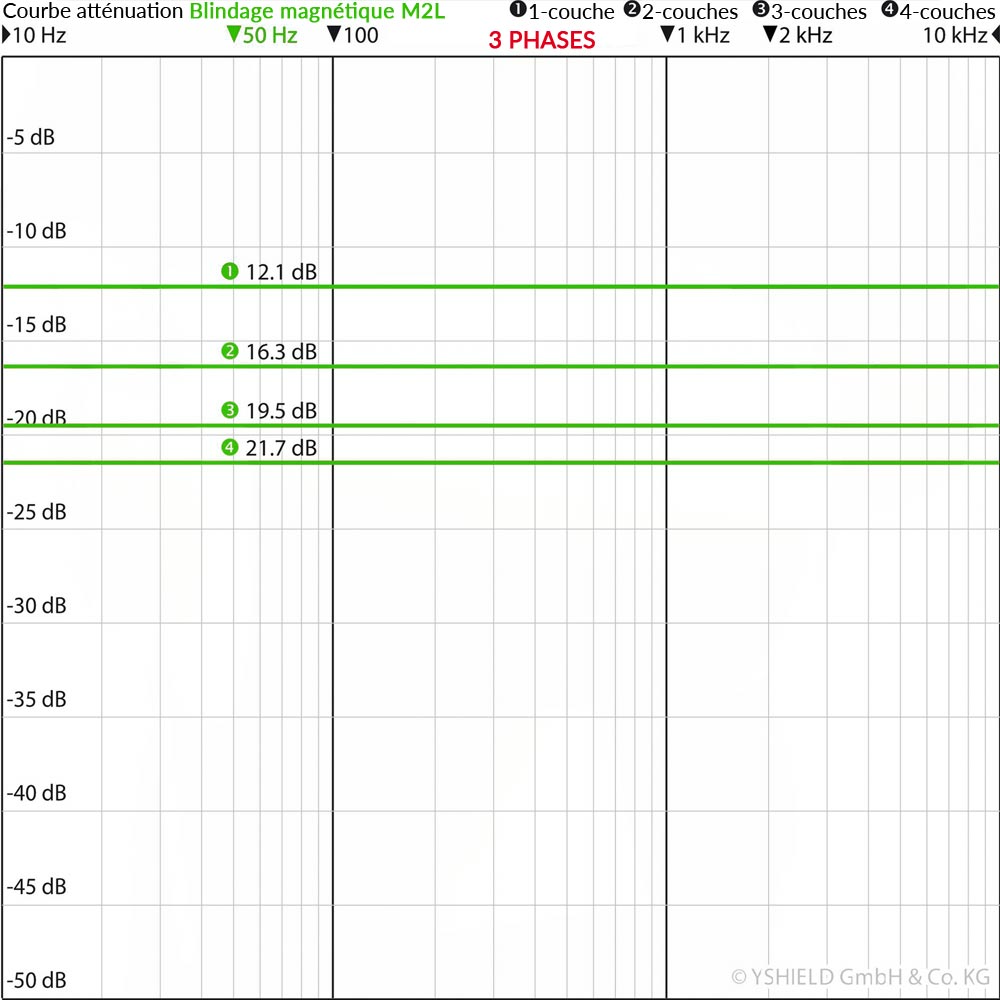

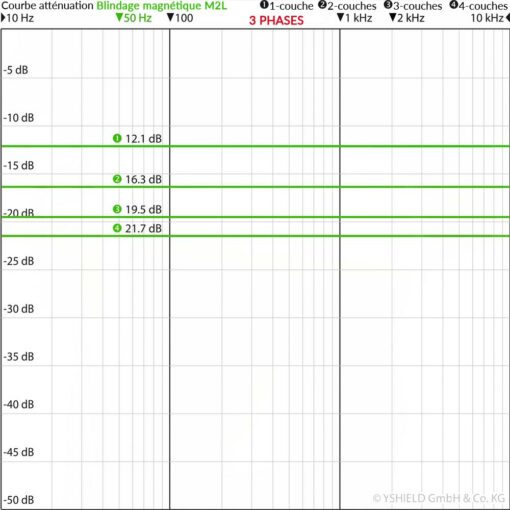

• Atténuation des champs magnétiques (triphasés) : monocouche 12.1 dB (75.1 %), deux couches 16.3 dB (84.7 %), trois couches 19.5 dB (89.4 %), quatre couches 21.7 dB (91.8 %)

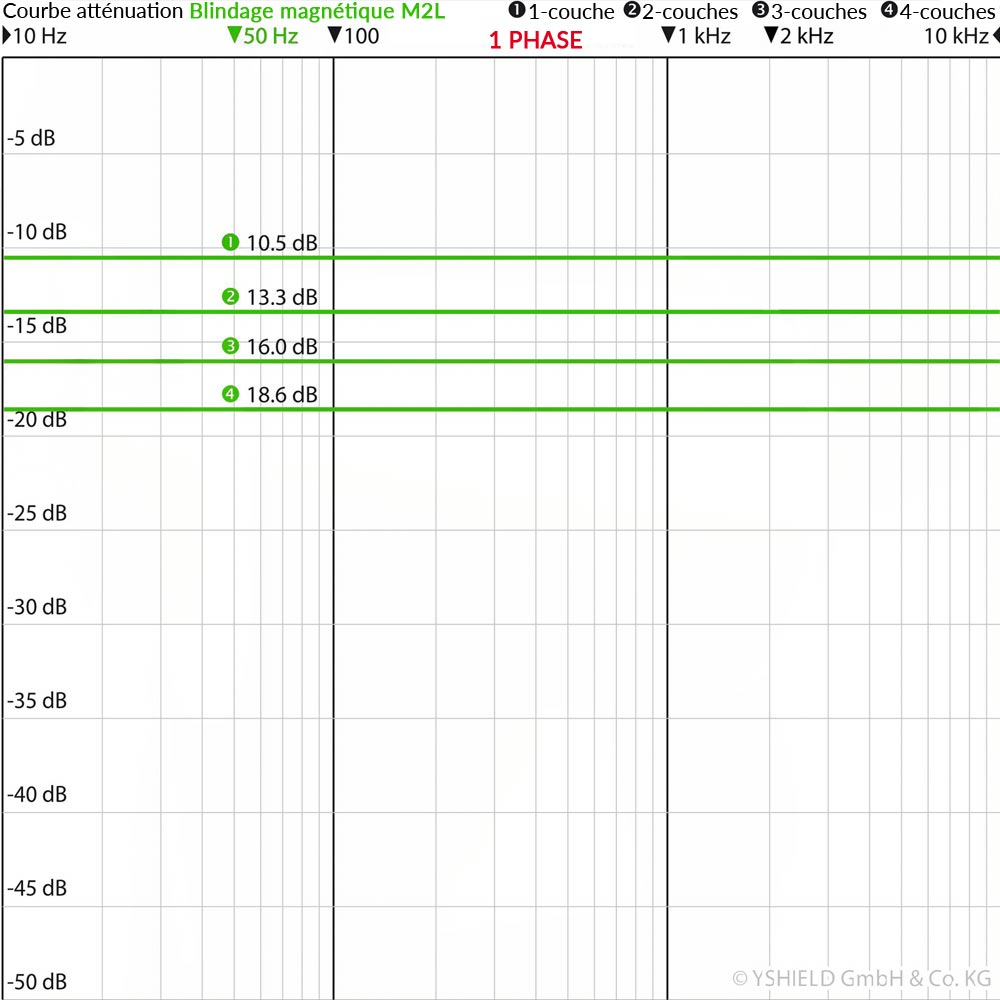

• Atténuation des champs magnétiques (monophasé) : monocouche 10.5 dB (70.1 %), deux couches 13.3 dB (78.3 %), trois couches 16 dB (84.1 %), quatre couches 18.6 dB (88.2 %)
• Blindage des champs magnétiques (statique) : Les consommateurs de courant continu (DC), le champ magnétique terrestre et les aimants permanents ne peuvent être efficacement atténués qu’avec un grand nombre de couches.
• Composition : Pour des raisons d’innovation, Yshield ne divulgue pas la composition des matériaux ni les caractéristiques magnétiques spécifiques. Ce matériau haute technologie possède une perméabilité initiale élevée ainsi qu’une forte induction de saturation, offrant une performance optimisée sur une large plage de fréquences, de 5 Hz à 100 kHz.
• Rayon de courbure minimal : 1 mm
• Température d’utilisation : -40°C à +80°C
• Fixation : Adhésif double-face, colle de fixation ou agrafage
• Compatibilité : Peut être peint ou recouvert d’un revêtement
• Origine : Allemagne





Rapport de laboratoire et d’expertise de performance d’atténuation :

Le fabricant allemand, Yshield a investi dans son propre laboratoire EMV professionnel il y a des années. Ils l’utilisent non seulement pour créer leurs rapports de performances d’atténuations, mais également pour vérifier chaque lot quotidiennement.
De plus, par souci de transparence et de qualité, Yshield fait vérifier tous leurs produits par un expert indépendant et respecté.
Les produits sont ainsi vérifiés deux fois pour plus de sécurité et de qualité de blindage.
Vous pouvez télécharger le rapport d’atténuation du blindage magnétique M2L dans l’onglet « téléchargements » de cette page.





Informations complémentaires :

Nous vous rappelons et préconisons qu’avant toute installation de blindage, il est nécessaire d’effectuer des mesures afin d’identifier et de quantifier la pollution.
Pour ce faire et dans notre cas, vous aurez besoin d’un appareil de mesure de champs électromagnétiques basses fréquences. Il vous permettra d’évaluer avec précisions le champ magnétique avant mais aussi après, pour validation, du blindage magnétiques.



Comme précisé plus haut, le film de blindage contre les champs magnétiques Yshield M2L, lorsqu’il est raccordé à la terre permet également de se protéger du champ électrique basses fréquences. Pour se faire, il est donc nécessaire de vérifier la présence de la terre électrique ainsi que sa résistance.





Rappel :
Selon la norme NF C15-100, la résistance de la prise de terre doit être au plus égale à 100 Ω (Ohms).
Cependant, afin de neutraliser les champs électriques et les tensions parasites, nous recommandons une résistance de terre inférieure ou égale à 50 Ω (Ohms).

Afin de vérifier cette valeur, vous pouvez faire appel à un électricien ou bien vous procurez un mesureur de terre comme le Catu DT300. Vous pouvez également vérifier la présence de la terre sur votre prise grâce au testeur de terre PM6860DR.
