Plaques auto-adhésives de blindage contre les champs magnétiques Yshield M6

Caractéristiques des plaques de protection auto-adhésives contre le champ magnétique Yshield M6 :

Comme la gamme M6L, la gamme M6 de Yshield correspond à des plaques de protection contre les champs magnétiques flexibles pour protéger les champs magnétiques basses fréquences.
Elle sont constituées d’une face supérieure doublée d’aluminium et d’une inférieur d’une couche auto-adhésive.

Des rayons de courbure étroits et des courbures à angle droit peuvent être réalisés sans perte d’atténuation du blindage. La couche autocollante est basée sur un adhésif acrylique permanent de haute qualité, à faible teneur en COV et avec une odeur minimale.

La surface en aluminium offre un blindage haute fréquence de 120 dB si nécessaire (par exemple dans les salles d’IRM).

Pour un blindage performant, Yshield a fait le choix d’assembler entre elles 6 feuilles de blindage très fines plutôt qu’une seule feuille plus épaisse. Ainsi les plaques de blindage M6L garantissent d’excellentes performances d’atténuation des champs magnétiques et restent suffisamment souples et malléables.

Ce blindage convient aussi bien aux petites surfaces de l’environnement domestique qu’aux grandes surfaces dans le bâtiment, le commerce ou l’industrie. Il peut également être utilisé dans les voitures, les voitures électriques, les camionnettes, les camping-cars et les caravanes.

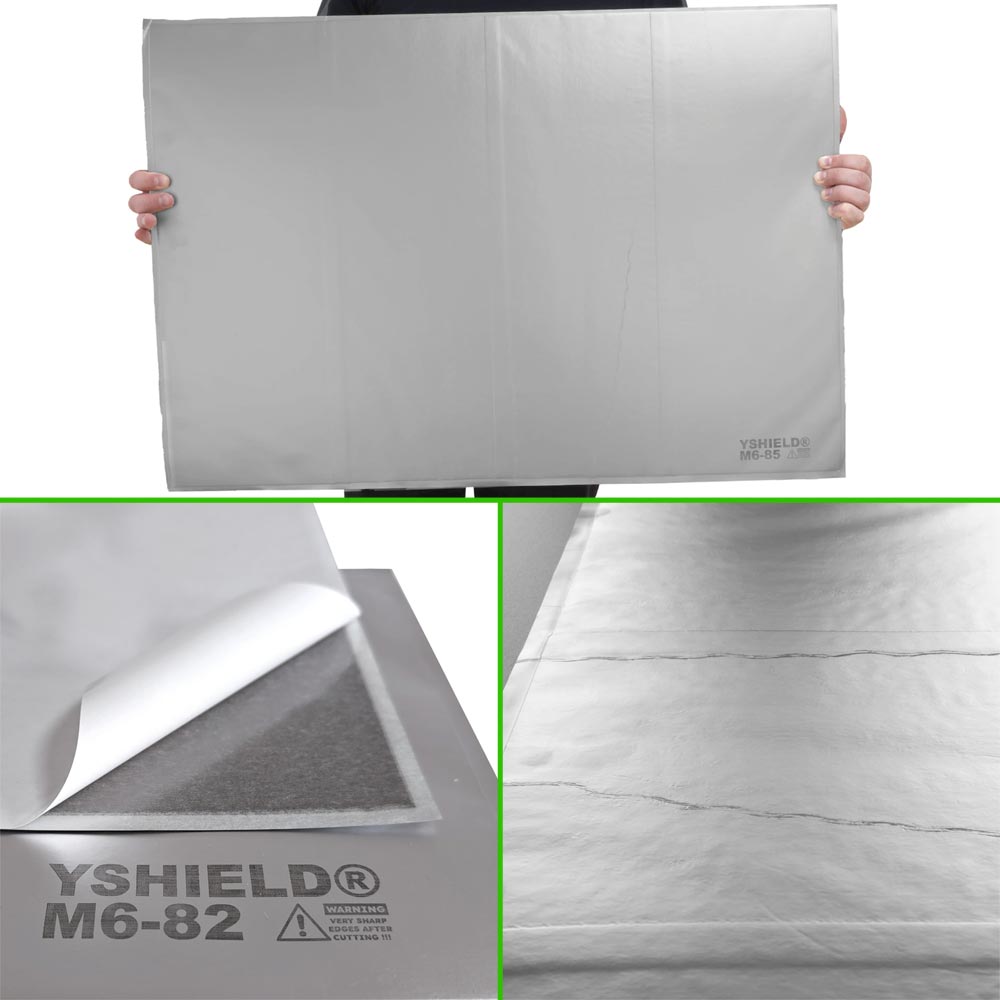

Les plaques autocollante de blindage contre le champ magnétique Yshield M6 sont disponibles en 2 tailles :

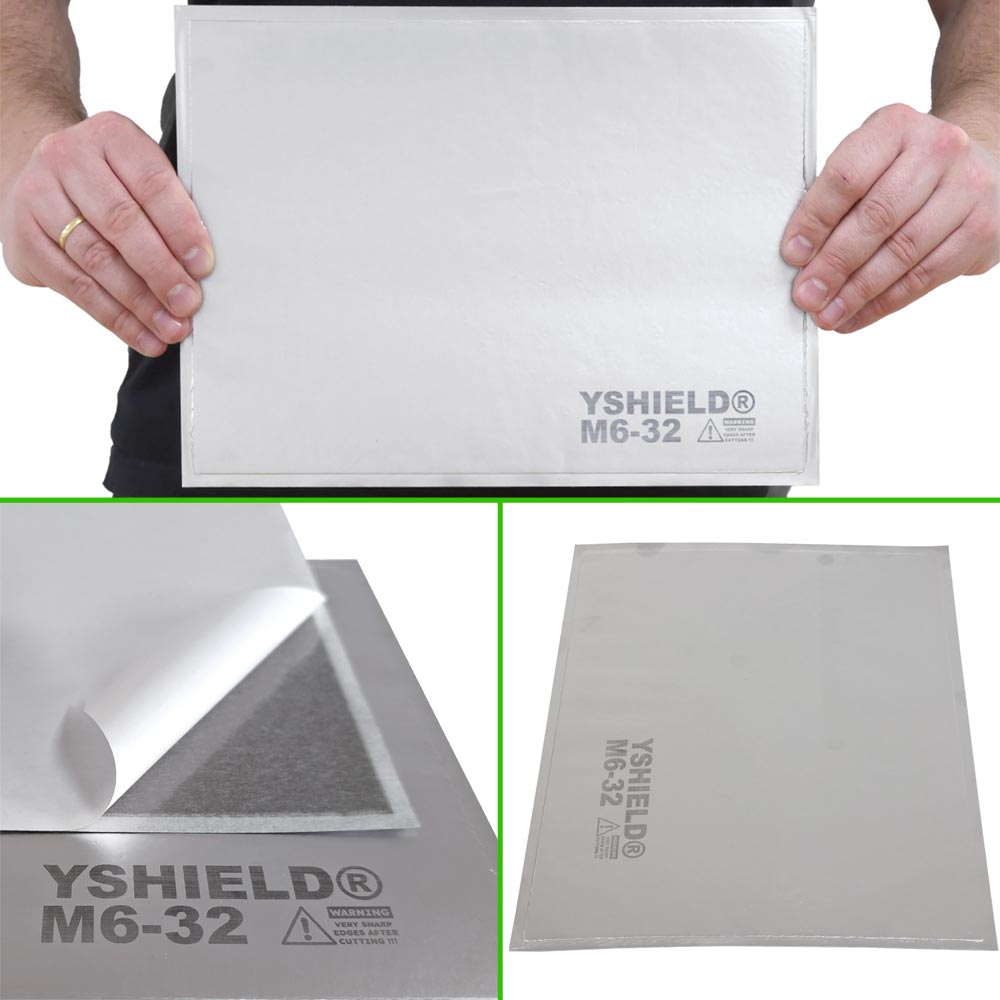

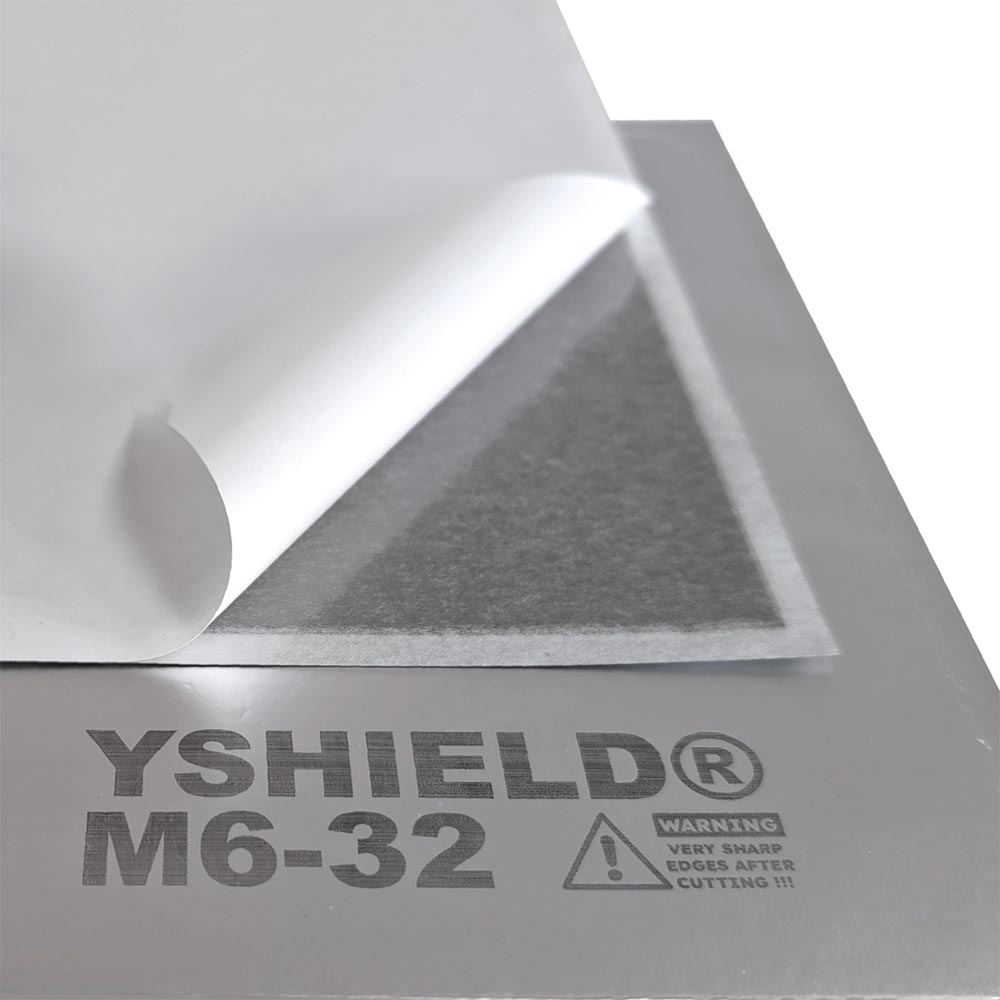

• M6-32 : Taille : 29 x 21 cm (surface de blindage) ; 31 x 23 cm (produit total)

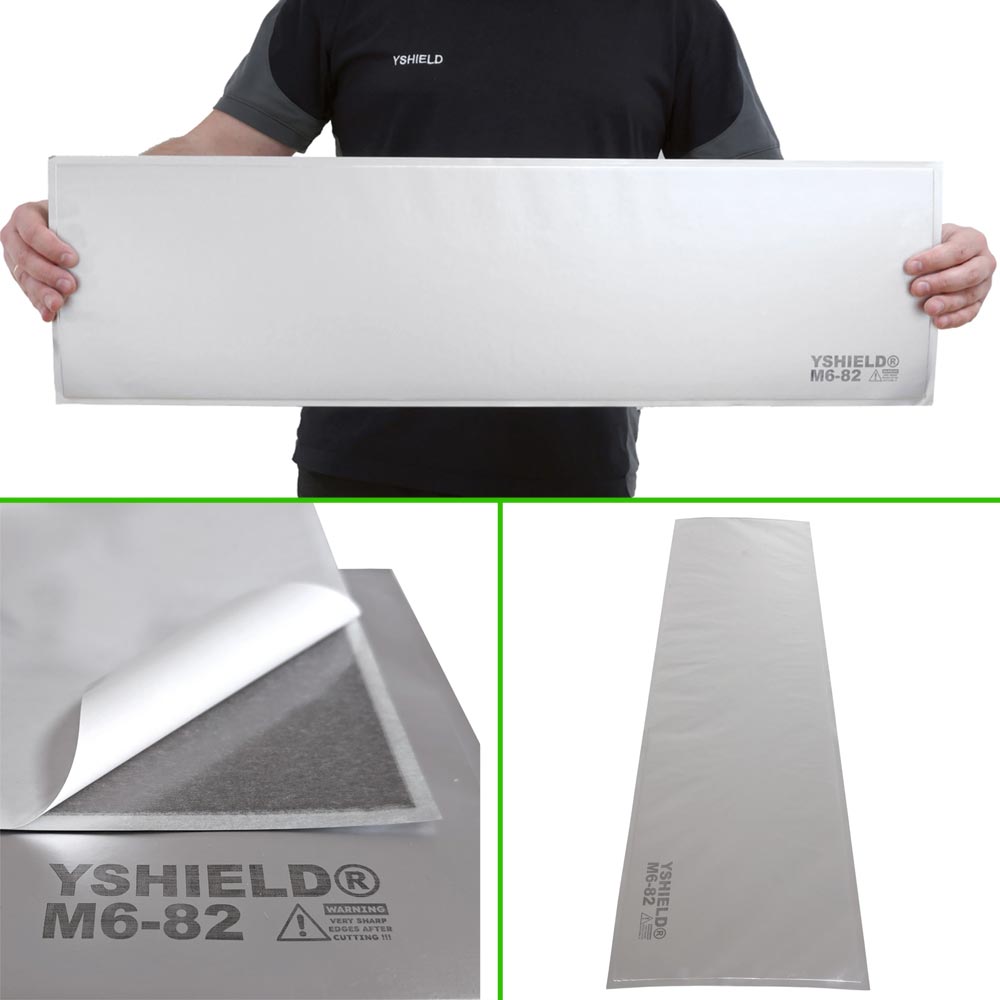

• M6-82 : Taille : 80 x 21 cm (surface de blindage) ; 82 x 23 cm (produit total)



Le traitement monocouche présente le meilleur rapport qualité/prix ; pour des densités de flux magnétiques plus élevées, il peut être nécessaire de superposer plusieurs couches de plaques Yshield M6.





Enfin, les plaques de blindages Yshield M6 et Yshield M6L sont sensiblement identiques à deux différences près, à savoir :

• les plaques M6L peuvent s’appliquer en intérieur comme en extérieures puisque celle-ci sont recouvertes des deux côtes d’une couche de stratification étanche.
• les plaques M6, elles, possèdent une face recouverte d’une couche d’aluminium, donc conductrices, facilitant la mise à la terre ces plaques. L’autre face est auto-adhésive.





Application et mise en œuvre de blindage magnétique M6 :

Attention : la série M6 doit être coupée avec des ciseaux de haute qualité ! Les bords tranchants sont aussi tranchants que des couteaux et doivent être protégés (par exemple avec du ruban adhésif en tissu) immédiatement après la coupe ! Utilisez des gants résistants aux coupures pendant le traitement ! Nous vous recommandons de planifier l’installation des plaques de manière à ne pas avoir à les couper !



2 modes d’application sont possible :

• En collant : Les plaques M6 sont composées d’une face adhésive. De ce fait, il est très simple de coller les plaques M6 sur la plupart des supports à condition que le support soit propre, uniforme et bien dégraissé au préalable. Une fois le support prêt, il vous suffit de retirer le film protecteur et coller la plaque avec une raclette de type FVR10 (Travaillez avec précaution en évitant d’appuyer pas trop fort afin d’éviter d’endommager la surface supérieure en aluminium).
• En agrafant ou clouant : Si le support est adapté, nous recommandons d’utiliser une agrafeuse ou une cloueuse électrique. Pour une couche avec chevauchement, une agrafeuse électrique de prix moyen suffit. Au delà de 2 couches, vous aurez besoin d’un cloueur professionnel.
  Prévoir un chevauchement d’au moins 2 cm entre les plaques de blindage magnétique M6.
  Pour l’application de plusieurs couches : vous aurez besoin d’un cloueur professionnel. La surface de blindage doit se chevaucher d’au moins 2 cm en faisant en sorte d’installer toujours les plaques en position décalées (la surface doit recouvrir le chevauchement en dessous).



Mise à la terre du blindage magnétique M6 :

Les plaques de blindage du champ magnétique M6 étant conductrices, vous pouvez les raccorder à la terre afin de vous protéger des champs électriques basses fréquences.
Ceci est particulièrement simple avec la série M6 puisque la surface supérieure des plaques M6 est conductrice puisqu’en aluminium.

Pour ce faire, il suffit :

1. Coller le ruban adhésif conducteur de mise à la terre GSX10 ou GSX50 sur toutes les plaques de blindage ;
2. Puis raccorder à la terre le ruban grâce à une plaque de mise à la terre Yshield GS2.

Informations techniques sur les plaques de blindage de champs magnétiques Yshield M6 :

• Code GTIN13 :
  • M6L-32 : 4260103661508
  • M6L-82 : 4260103661515

• Dimensions : 3 tailles disponibles :
  • M6L-32 : 29 x 21 cm (surface de blindage) ; 31 x 23 cm (produit total)
  • M6L-82 : 80 x 21 cm (surface de blindage) ; 82 x 23 cm (produit total)
• Épaisseur : 0.6 mm

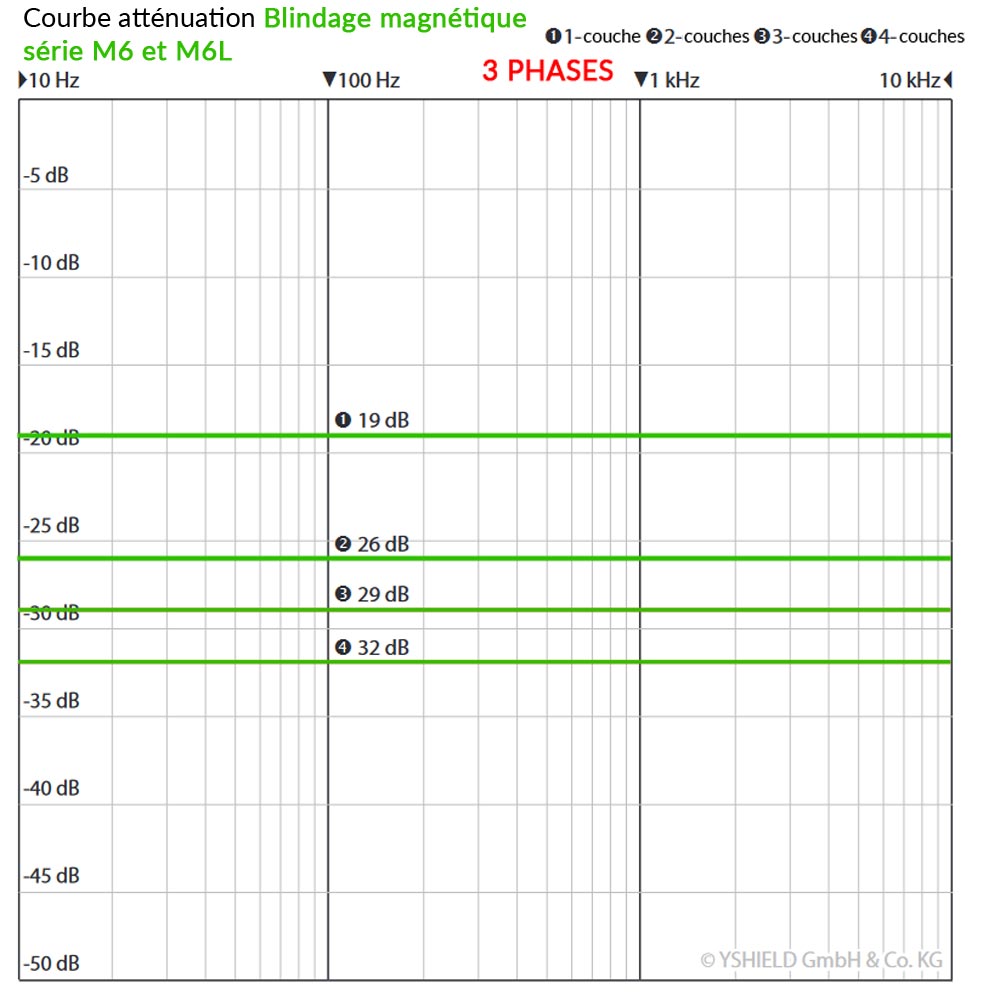

• Atténuation des champs magnétiques (triphasés) : monocouche 19,2 dB (89,0 %), deux couches 25,7 dB (94,8 %), trois couches 28,9 dB (96,4 %), quatre couches 31,8 dB (97,4 %)

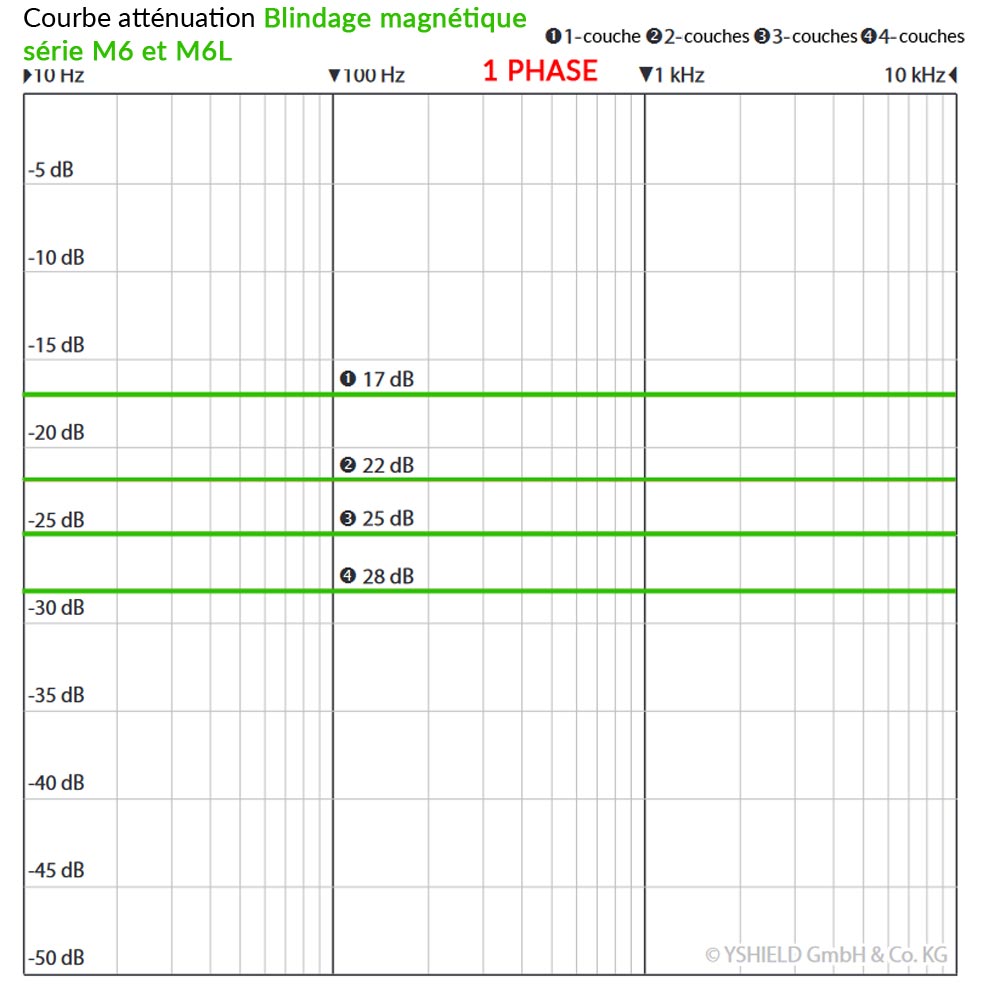

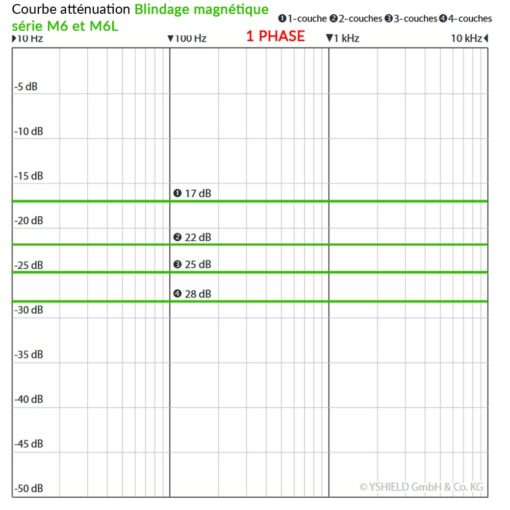

• Atténuation des champs magnétiques (monophasé) : monocouche 17,3 dB (86,3 %), deux couches 22,0 dB (92,0 %), trois couches 25,3 dB (94,6 %), quatre couches 27,6 dB (95,8 %)
• Atténuation des champs magnétostatiques : les consommateurs CC, le champ magnétique terrestre et les aimants permanents sont protégés dans une plage de 15 % (monocouche) à 58 % (quatre couches).
• Résistance à la corrosion : correspond à celle de l’aluminium
• Rayon de courbure minimum : 20 cm
• Pour des raisons d’innovation, Yshield a fait le choix de ne pas divulguer la composition  ainsi que les chiffres clés concernant son blindage magnétique.
• Le matériau de haute technologie présente une perméabilité initiale élevée et une induction de saturation élevée de 5 Hz à 50 kHz.
• De plus, les champs magnétiques statiques à 0 Hz sont protégés, tout comme les champs électromagnétiques jusqu’à 40 GHz.
• Poids :
  • M6L-32 : 10 g

  • M6L-82 : 270 g

• Origine : Allemagne

Rapport de laboratoire et d’expertise de performance d’atténuation :

Le fabricant allemand, Yshield a investi dans son propre laboratoire EMV professionnel il y a des années. Ils l’utilisent non seulement pour créer leurs rapports de performances d’atténuations, mais également pour vérifier chaque lot quotidiennement.
De plus, par souci de transparence et de qualité, Yshield fait vérifier tous ses produits par un expert indépendant et respecté.
Les produits sont ainsi vérifiés deux fois pour plus de sécurité et de qualité de blindage.
Vous pouvez télécharger le rapport d’atténuation du blindage magnétique M6L et M6 dans l’onglet “téléchargements” de cette page.

Informations complémentaires :

Nous vous rappelons et préconisons qu’avant toute installation de blindage, il est nécessaire d’effectuer des mesures afin d’identifier et de quantifier la pollution.

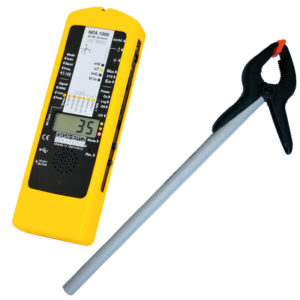

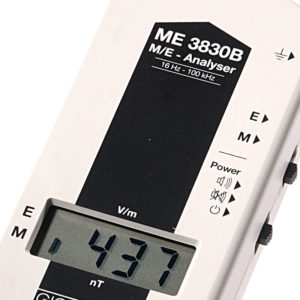

Pour ce faire et dans notre cas, vous aurez besoin d’un appareil de mesure de champs électromagnétiques basses fréquences. Il vous permettra d’évaluer avec précisions le champ magnétique avant mais aussi après, pour validation, du blindage magnétiques.

Comme précisé plus haut, les plaques de blindage magnétique M6L et M6, lorsqu’elles sont raccordées à la terre permettent également de se protéger du champ magnétique basses fréquences et du champ électrique basses fréquence. Pour se faire, il est donc nécessaire de vérifier la présence de la terre électrique ainsi que sa résistance.

Rappel :
Selon la norme NF C15-100, la résistance de la prise de terre doit être au plus égale à 100 Ω (Ohms).
Cependant, afin de neutraliser les champs électriques et les tensions parasites, nous recommandons une résistance de terre inférieure ou égale à 50 Ω (Ohms).

Afin de vérifier cette valeur, vous pouvez faire appel à un électricien ou bien vous procurer un mesureur de terre comme le Catu DT300. Vous pouvez également vérifier la présence de la terre sur votre prise grâce au testeur de terre PM6860DR.

Lorsque vous achetez chez ELECTROMAGNETIQUE.COM, vous avez l’assurance d’un service après-vente de qualité. En effet, nous restons disponibles pour toute question, conseil ou aide dans l’utilisation et le choix de produits.
