Plaques de blindage contre les champs magnétiques Yshield M6L

Caractéristiques des plaques de protection contre le champ magnétique Yshield M6L et Yshield M6 :

La nouvelle gamme M6L pour le blindage des champs magnétiques a été un défi pour Yshield. Cette gamme ne contient aucun métal dangereux. Elle est suffisamment fine pour être flexible, suffisamment épaisse pour fournir un bon blindage et peut résister à la flexion sans perte de blindage. Ce blindage convient aussi bien aux petites surfaces de l’environnement domestique qu’aux grandes surfaces dans le bâtiment, le commerce ou l’industrie. Il peut également être utilisé dans les voitures, les voitures électriques, les camionnettes, les camping-cars et les caravanes.



Les plaques de blindage contre le champ magnétique sont disponibles en 4 tailles :

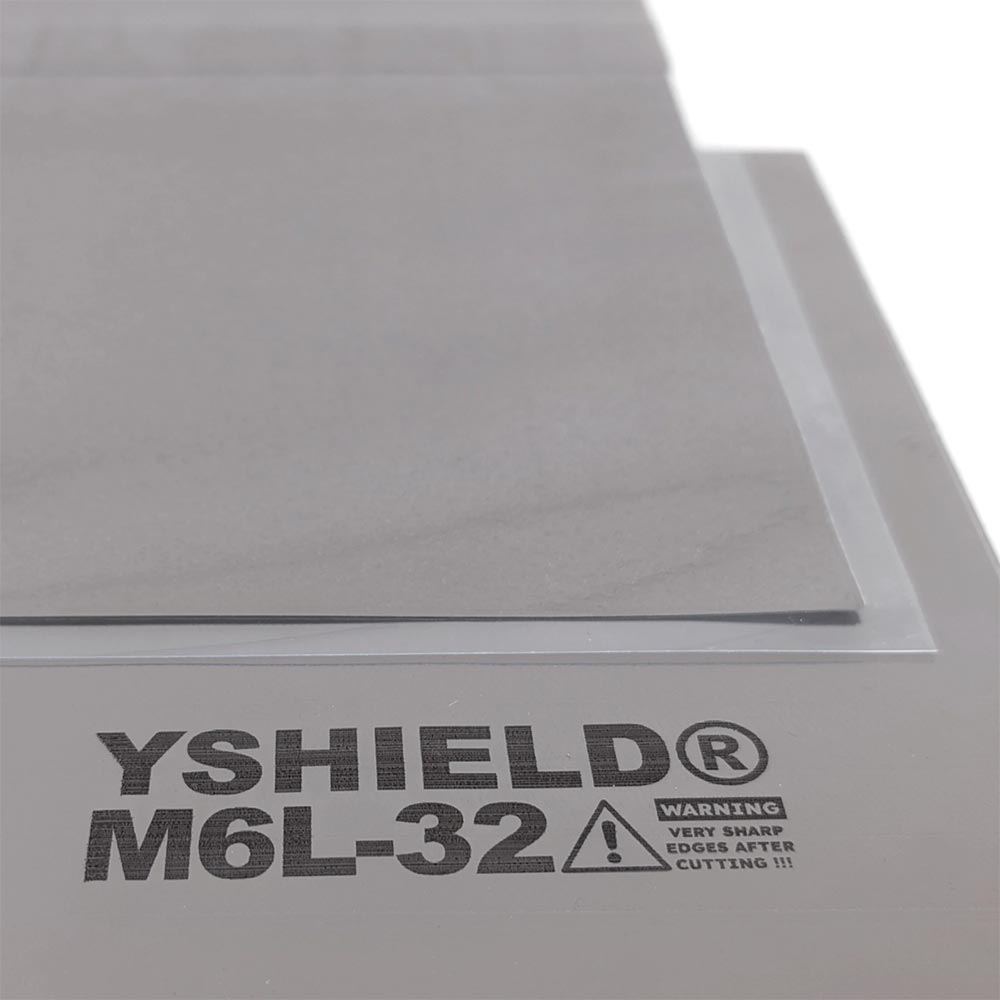

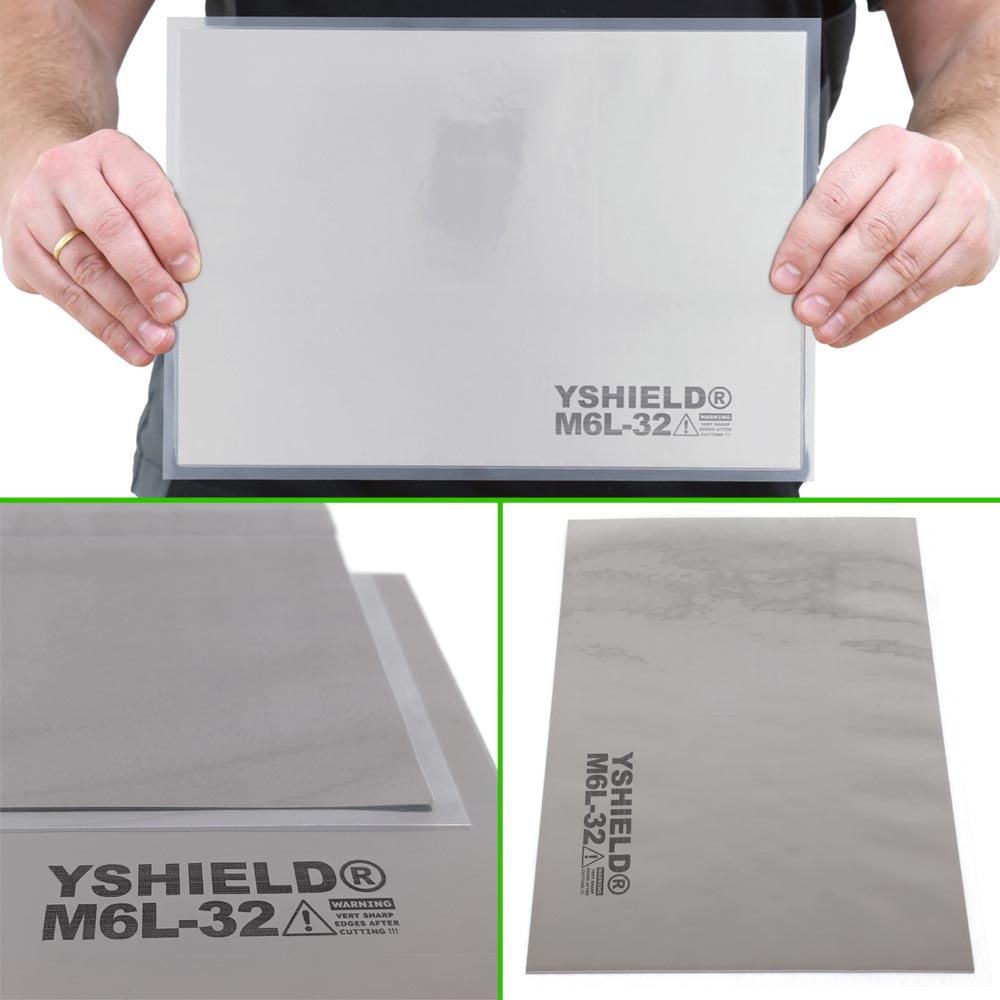

• M6L-32 : Taille : 29 x 21 cm (surface de blindage) ; 31 x 23 cm (produit total)

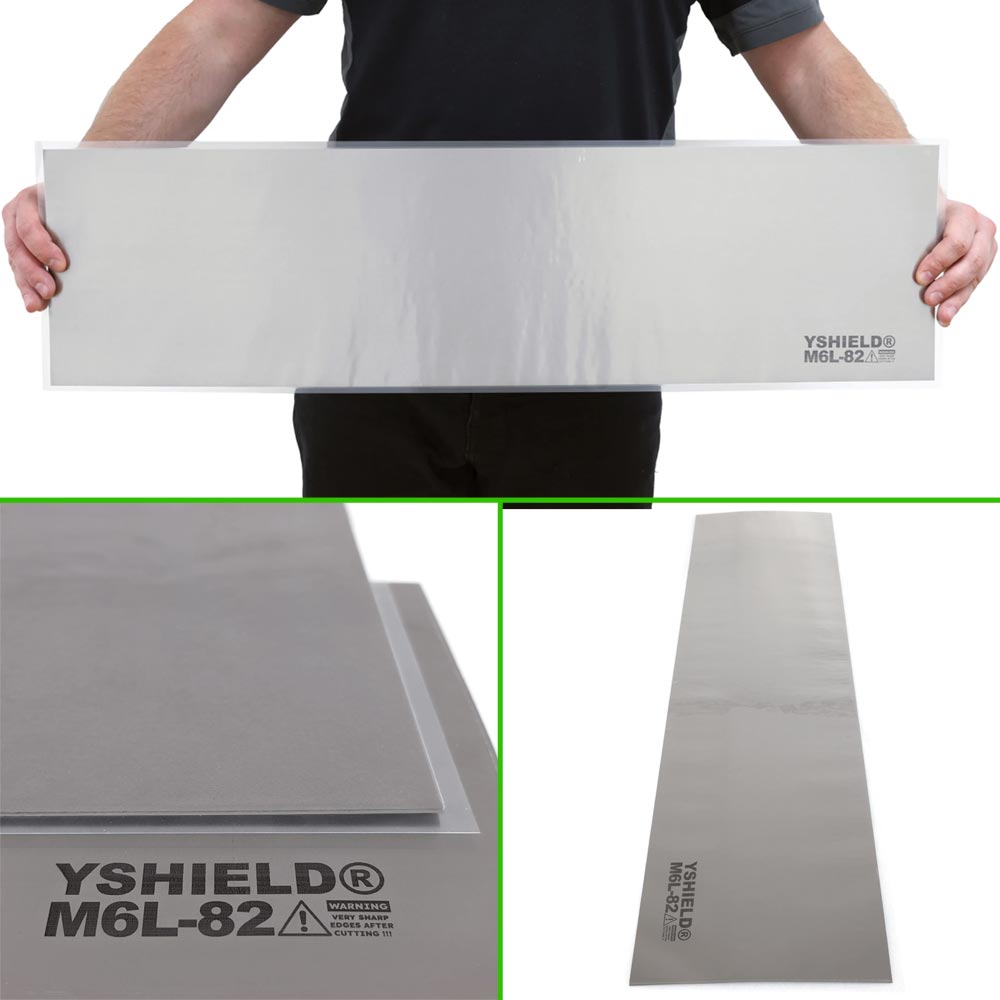

• M6L-82 : Taille : 80 x 21 cm (surface de blindage) ; 82 x 23 cm (produit total)
• M6L-64 : Taille : 59 x 40 cm (surface de blindage) ; 61 x 41 cm (produit total)

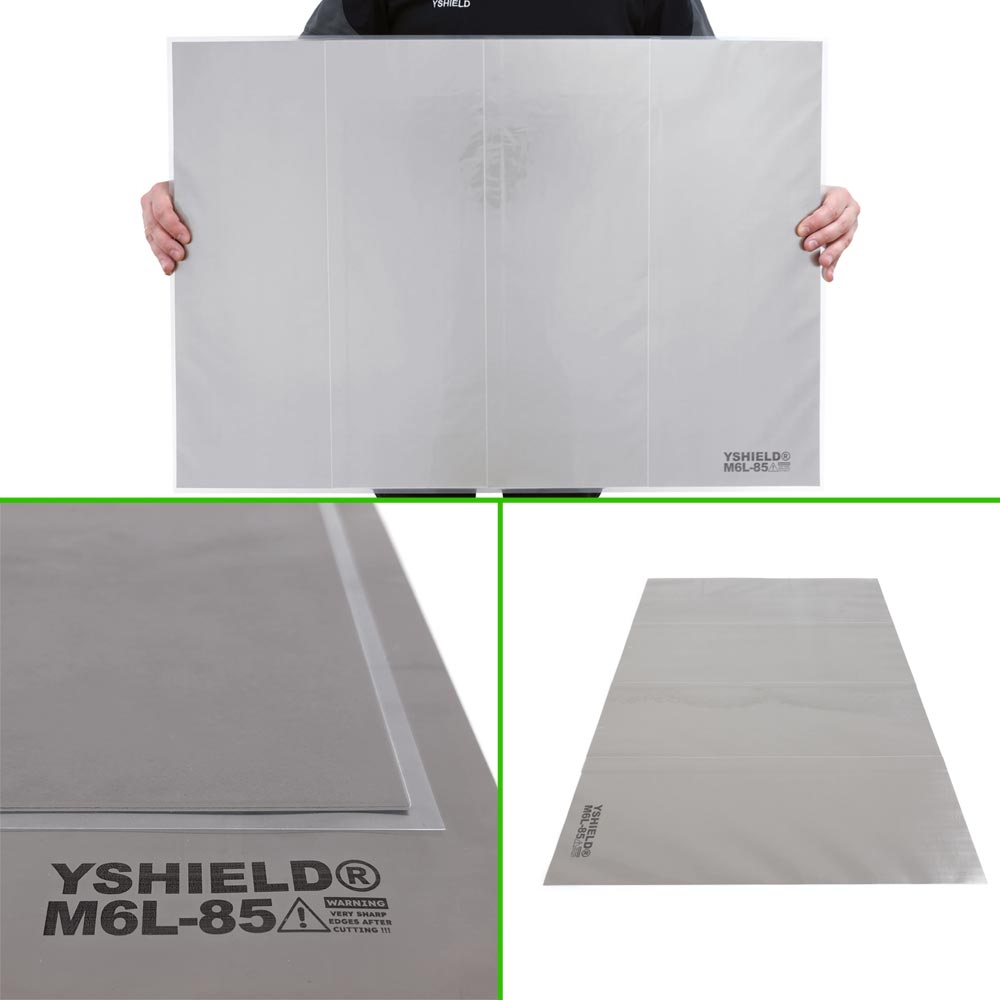

• M6L-85 : Taille : 80 x 55 cm (surface de blindage) ; 82 x 57 cm (produit total)



M6L est une plaque de protection contre les champs magnétiques destinée à protéger des champs magnétiques basses fréquences. Protégées en permanence des deux côtés des influences environnementales par un film de stratification, les plaques M6L sont donc extrêmement résistantes et peuvent être utilisées en extérieur par exemple sur un toit plat ou des structures sous plancher dans le cas d’installation photovoltaïque avec micro-onduleurs en toiture.

Le traitement monocouche présente le meilleur rapport qualité/prix ; pour des densités de flux magnétique plus élevées, il peut être nécessaire de superposer plusieurs couches de plaques Yshield M6L.

Pour un blindage performant, Yshield a fait le choix d’assembler entre elles 6 feuilles de blindage très fines plutôt qu’une seule feuille plus épaisse. Ainsi les plaques de blindage M6L garantissent d’excellentes performances d’atténuation des champs magnétiques et restent suffisamment souples et malléables.





Application et mise en œuvre de blindage magnétique M6L :

Attention : la série M6L doit être coupée avec des ciseaux de haute qualité ! Les bords tranchants sont aussi tranchants que des couteaux et doivent être protégés (par exemple avec du ruban adhésif en tissu) immédiatement après la coupe ! Utilisez des gants résistants aux coupures pendant le traitement ! Nous vous recommandons de planifier l’installation des plaques de manière à ne pas avoir à les couper !



2 modes d’application sont possible :

• En collant : Choisissez un adhésif capable de coller le film de plastification en PET (polyéthylène téréphtalate). Il existe des adhésifs de montage à haute viscosité, par exemple supports solides ou colles plastiques flexibles à coller (suivez les instructions du fabricant de colle).
• En agrafant ou clouant : Si le support est adapté, nous recommandons d’utiliser une agrafeuse ou une cloueuse électrique. Pour une couche avec chevauchement, une agrafeuse électrique de prix moyen suffit. Au delà de 2 couches, vous aurez besoin d’un cloueur professionnel.
  Prévoir un chevauchement d’au moins 2 cm entre les plaques de blindage magnétique M6L.
  Pour l’application de plusieurs couches : vous aurez besoin d’un cloueur professionnel. La surface de blindage doit se chevaucher d’au moins 2 cm en faisant en sorte d’installer toujours les plaques en position décalées (la surface doit recouvrir le chevauchement en dessous).



Mise à la terre du blindage magnétique M6L :

Les plaques de blindage du champ magnétique M6L étant conductrices, vous pouvez les raccorder à la terre afin de vous protéger des champs électriques basses fréquences.
La série M6L est entièrement laminée et recouverte par un film de stratification isolant rendant la mise à la terre plus complexe.Cependant, il existe encore des solutions pour la mise en contact :

• Coller le ruban adhésif conducteur de mise à la terre GSX10 ou GSX50 sur toutes les plaques de blindage.
• Agrafer ou clouer le ruban de mise à la terre. Les agrafes ou les clous entrent en contact avec le panneau M6L et le ruban de mise à la terre GSX.
• Puis raccorder à la terre le ruban.
• D’autres composants peuvent être trouvés dans notre rubrique Accessoires de mise à la terre.





Informations techniques sur les plaques de blindage de champs magnétiques Yshield M6L :

• Code GTIN13 :
  • M6L-32 : 4260103661607
  • M6L-82 : 4260103661614
  • M6L-64 : 4260103661621
  • M6L-85 : 4260103661621
• Dimensions : 4 tailles disponibles :
  • M6L-32 : 29 x 21 cm (surface de blindage) ; 31 x 23 cm (produit total)
  • M6L-82 : 80 x 21 cm (surface de blindage) ; 82 x 23 cm (produit total)
  • M6L-64 : Taille : 59 x 40 cm (surface de blindage) ; 61 x 41 cm (produit total)
  • M6L-85 : 80 x 55 cm (surface de blindage) ; 82 x 57 cm (produit total)
• Épaisseur : 0.5 mm
• Atténuation des champs magnétiques (triphasés) : monocouche 19,2 dB (89,0 %), deux couches 25,7 dB (94,8 %), trois couches 28,9 dB (96,4 %), quatre couches 31,8 dB (97,4 %)
• Atténuation des champs magnétiques (monophasé) : monocouche 17,3 dB (86,3 %), deux couches 22,0 dB (92,0 %), trois couches 25,3 dB (94,6 %), quatre couches 27,6 dB (95,8 %)
• Atténuation des champs magnétostatiques : les consommateurs CC, le champ magnétique terrestre et les aimants permanents sont protégés dans une plage de 15 % (monocouche) à 58 % (quatre couches).
• Résistance à la corrosion : correspond à celle de l’aluminium
• Rayon de courbure minimum : 20 cm
• Pour des raisons d’innovation, Yshield a fait le choix de ne pas divulguer la composition  ainsi que les chiffres clés concernant son blindage magnétique.
• Le matériau de haute technologie présente une perméabilité initiale élevée et une induction de saturation élevée de 5 Hz à 50 kHz.
• De plus, les champs magnétiques statiques à 0 Hz sont protégés, tout comme les champs électromagnétiques jusqu’à 40 GHz.
• Poids :
  • M6L-32 : 90 g

  • M6L-82 : 240 g

  • M6L-64 : 300 g
  • M6L-85 : 640g
• Origine : Allemagne





Rapport de laboratoire et d’expertise de performance d’atténuation :

Le fabricant allemand, Yshield a investi dans son propre laboratoire EMV professionnel il y a des années. Ils l’utilisent non seulement pour créer leurs rapports de performances d’atténuations, mais également pour vérifier chaque lot quotidiennement.
De plus, par souci de transparence et de qualité, Yshield fait vérifier tous leurs produits par un expert indépendant et respecté.
Les produits sont ainsi vérifiés deux fois pour plus de sécurité et de qualité de blinage.
Vous pouvez télécharger le rapport d’atténuation du blindage magnétique M6L et M6 dans l’onglet « téléchargements » de cette page.



Informations complémentaires :

Nous vous rappelons et préconisons qu’avant toute installation de blindage, il est nécessaire d’effectuer des mesures afin d’identifier et de quantifier la pollution.
Pour ce faire et dans notre cas, vous aurez besoin d’un appareil de mesure de champs électromagnétiques basses fréquences. Il vous permettra d’évaluer avec précisions le champ magnétique avant mais aussi après, pour validation, du blindage magnétiques.



Comme précisé plus haut, les plaques de blindage magnétique M6L et M6, lorsqu’elles sont raccordées à la terre permettent également de se protéger du champ magnétique basses fréquences. Pour se faire, il est donc nécessaire de vérifier la présence de la terre électrique ainsi que sa résistance.



Rappel :
Selon la norme NF C15-100, la résistance de la prise de terre doit être au plus égale à 100 Ω (Ohms).
Cependant, afin de neutraliser les champs électriques et les tensions parasites, nous recommandons une résistance de terre inférieure ou égale à 50 Ω (Ohms).

Afin de vérifier cette valeur, vous pouvez faire appel à un électricien ou bien vous procurez un mesureur de terre comme le Catu DT300. Vous pouvez également vérifier la présence de la terre sur votre prise grâce au testeur de terre PM6860DR.
