Film de protection contre les champs magnétiques Yshield MCL61 (largeur 61 cm)

Caractéristiques du blindage contre le champ magnétique MCL61 :

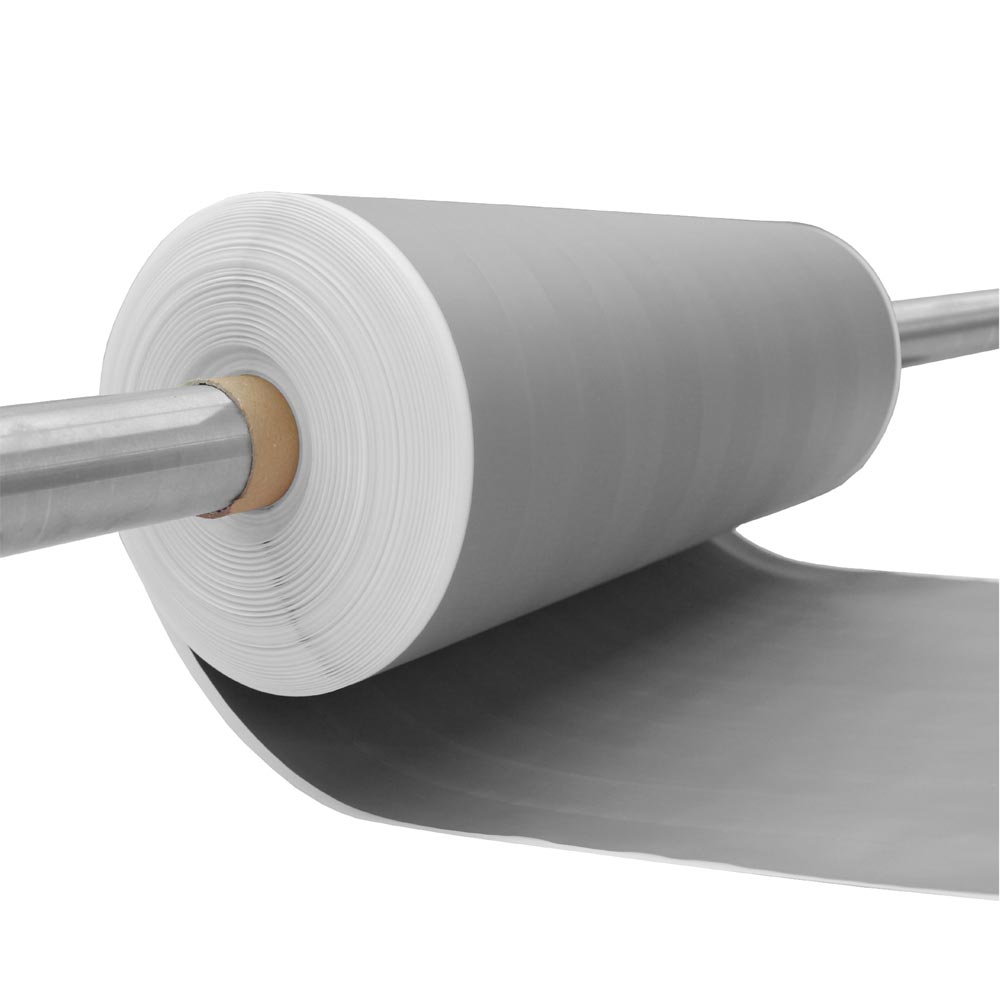

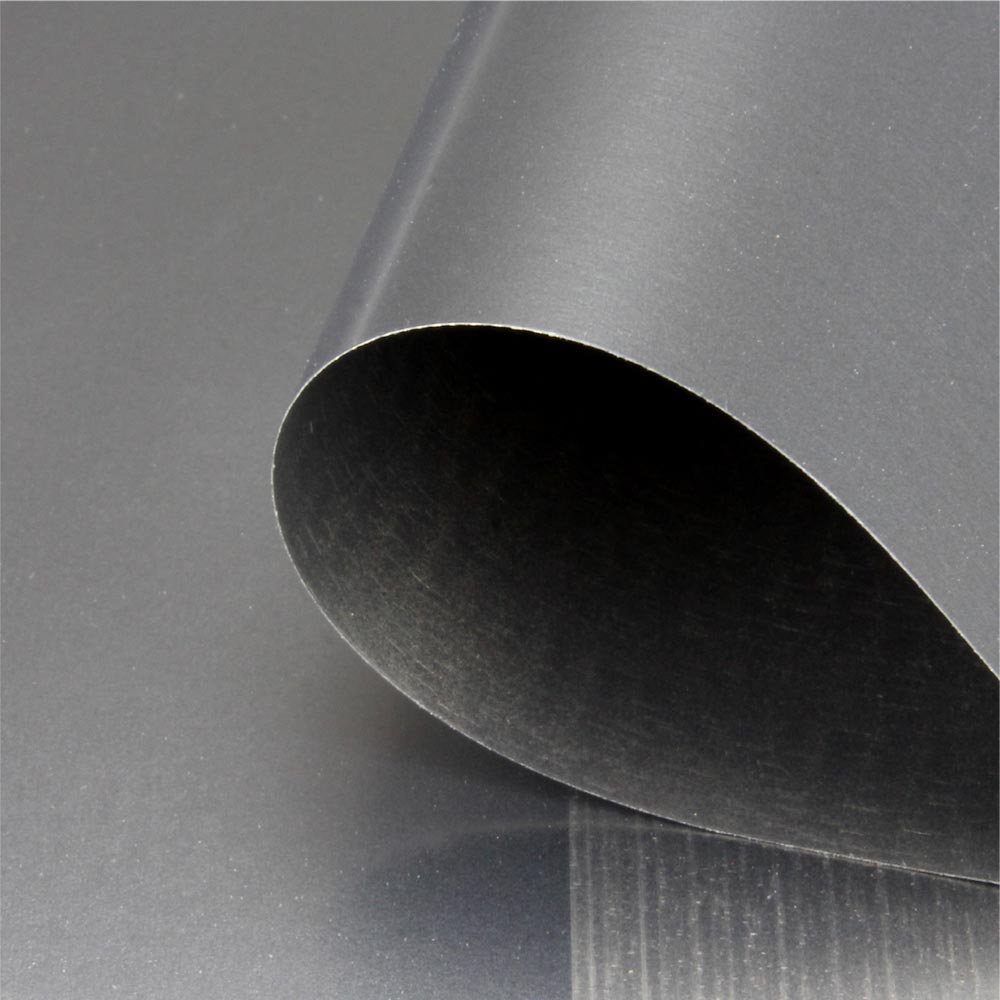

Le MCL61 est un film de blindage magnétique d’une largeur de 61 cm fabriqué à partir d’un alliage de cobalt amorphe destinée à protéger contre les champs magnétiques alternatifs de basse fréquence.

Lorsqu’il est raccordé à la terre via les accessoires prévus à cet effet, il offre également une protection contre les champs électriques alternatifs de basse fréquence.

Enfin, il permet également une atténuation jusqu’à 70 dB des rayonnements électromagnétiques radiofréquences (téléphonie mobile, 5G, 4G, 3G, 2G, Wi-Fi, Bluetooth, antennes relais, smartphones, tablettes, téléphones DECT, …).



En comparaison avec le MUMETALL®, le MCL61 présente de nombreux avantages : MUMETALL® est souple et sensible, à la flexion, aux chocs et au traitement il perd très rapidement l’atténuation. Les bandes de cobalt amorphe du MCL61 sont flexibles mais dures même avec de petits rayons de courbure. L’atténuation reste constante même à des contraintes mécaniques élevées. Parce que les bandes de cobalt ne mesurent que 20 µm d’épaisseur, 50 mm de largeur et sont tranchantes comme un couteau, elles sont laminées pour la protection. En raison de la stratification, le MCL61 est résistant à la corrosion même dans les environnements humides. Avec une largeur de 61 cm, les grandes surfaces sont protégées plus rapidement par rapport aux bandes MUMETALL® de 15 cm de largeur. MCL61 peut facilement être coupé avec des ciseaux.





Application et mise en œuvre de blindage magnétique MCL61 :

Attention : Les bords de découpe sont tranchants comme un couteau !

Important : Il est difficile de coller le film sans plis. Il est préférable de couvrir la zone avec des revêtements muraux solides. Que ce soit pour les murs, le plafond ou le sol, utilisez un adhésif d’assemblage à haute viscosité qui adhère au film en polyester non absorbant. Nous recommandons vivement de faire des tests sur une surface d’essai ! Appliquez la colle, posez le film, lissez avec un rouleau de pression ou une raclette. Les feuilles de MCL61 doivent se chevaucher, aplanissez les chevauchements et recouvrez-les avec n’importe quelle peinture de dispersion synthétique courante. Veillez à ce que le film serve de barrière à la vapeur d’eau sur les surfaces murales !





Mise à la terre du blindage magnétique MCL61 :

Le MCL61 est électriquement isolé. Pour le mettre à la terre, chaque bande doit être fixée avec un disque de mise à la terre qui traverse le film en polyester. Le kit de mise à la terre GCL contient tous les éléments pour 10 bandes. Ensuite une fiche de mise à la terre GP1 est nécessaire afin de raccorder le blindage à la masse et d’ainsi évacuer les champs électriques.





Informations techniques sur le film de protection contre les champs magnétiques Yshield MCL61 :

• Code GTIN13 : 4260103667661
• Largeur : 61 cm
• Longueur : Disponible au mètre linéaire soit 0.61 m² (En raison des coûts de production, YShield se réserve le droit de livrer la quantité commandée en plusieurs rouleaux, lés de longueurs différentes)

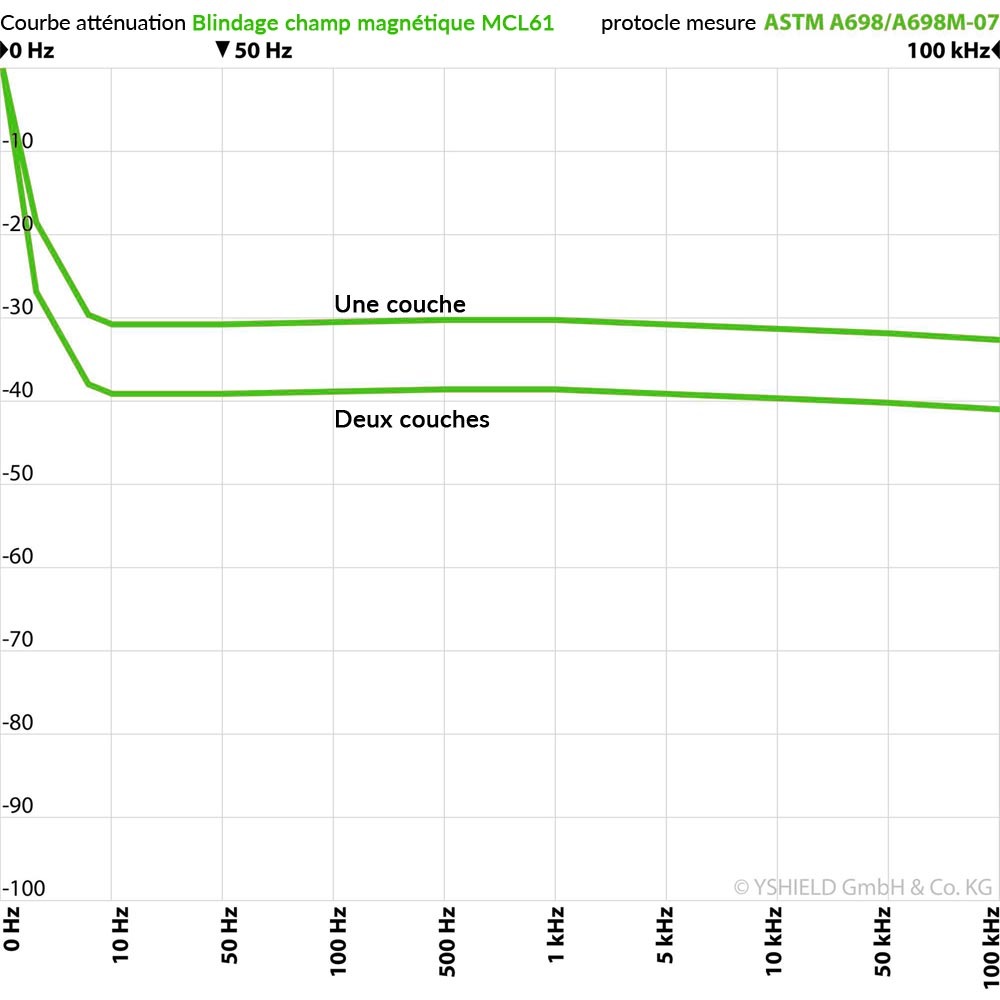

• Atténuation du champ magnétiques basses fréquences : 30 dB (97%) Test effectué selon la norme ASTM A698/A698M-07
• Atténuation des rayonnements électromagnétiques radiofréquences : 75 dB (à 1 GHz)
• Couleur : Argent
• Composition : Polyester, Co69, Fe4, Mo4, Nb1, Si16, B7
• Poids : 265 g/m²
• Épaisseur : 0.1 mm
• Perméabilité : µ 2 = 10 000; µ 4 = 25000; µ max 100 000
• Saturation de polarisation : 0.55 T
• Température de Curie : 225 °C
• Origine : Allemagne

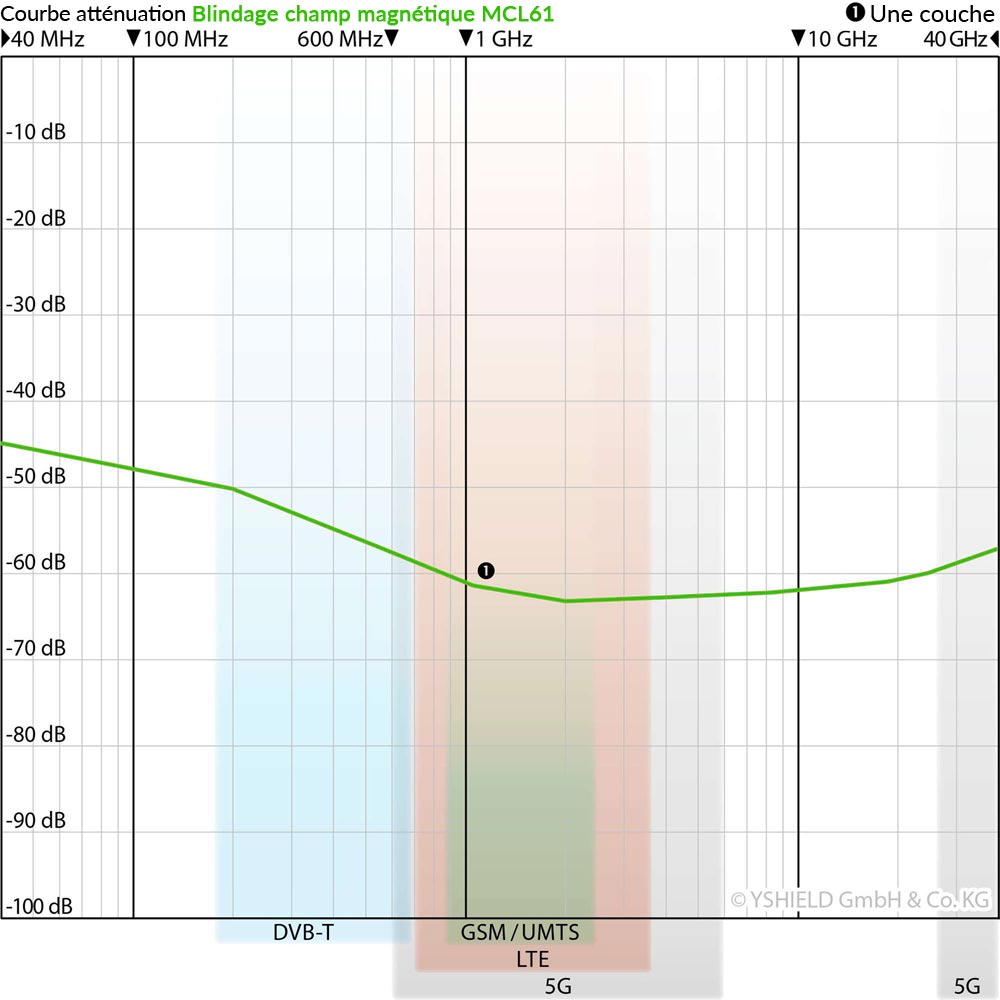

Atténuation :

Les valeurs d’atténuations en dB indiquées s’appliquent à 1 GHz. Mesure de 40/600 MHz à 40 GHz selon les normes ASTM D4935-10 ou IEEE Std 299-2006 (rapport de mesure téléchargeable dans l’onglet “téléchargements” de cette page).





Précautions concernant le blindage magnétiques MCL61 :

Attention ! Le film MCL61 n’est pas du Mumétal ; il ne convient pas pour se protéger des champs magnétostatiques.





Informations complémentaires :

Les tissus et toiles anti-ondes étant coupées à la demande pour chaque commande, ils et elles ne pourront donc être ni reprises ni échangées.
Possibilité de demandes d’échantillons ou demandes particulières comme de grandes quantités en nous contactant au 02.99.64.11.68 ou bien par mail.



Rappel :
Selon la norme NF C15-100, la résistance de la prise de terre doit être au plus égale à 100 Ω (Ohms).
Cependant, afin de neutraliser les champs électriques et les tensions parasites, nous recommandons une résistance de terre inférieure ou égale à 50 Ω (Ohms).

Afin de vérifier cette valeur, vous pouvez faire appel à un électricien ou bien vous procurez un mesureur de terre comme le Catu DT300. Vous pouvez également vérifier la présence de la terre sur votre prise grâce au testeur de terre PM6860DR.
