Film de protection contre les champs magnétiques Yshield MCF5 (largeur 5 cm)

Caractéristiques du blindage contre le champ magnétique MCF5 :

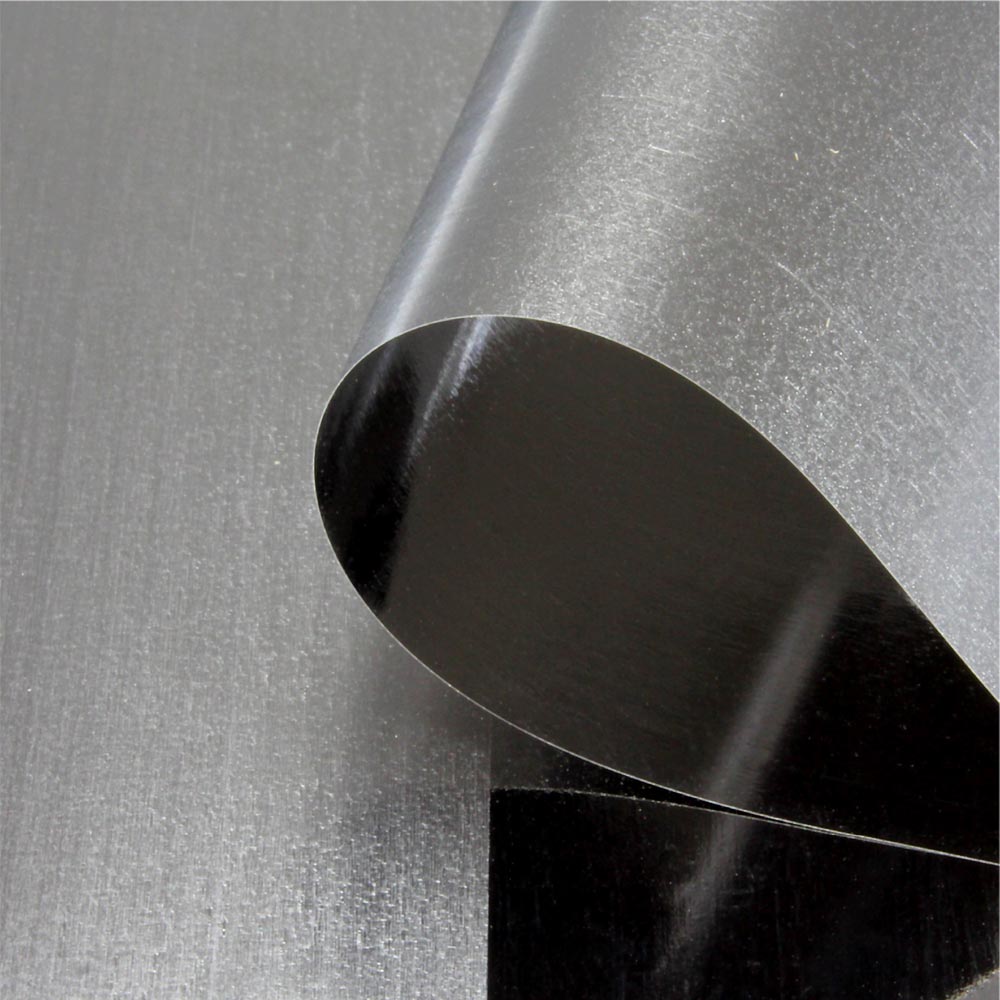

Le MCF5 est un film de blindage magnétique d’une largeur de 5 cm fabriqué à partir d’un alliage de cobalt amorphe destinée à protéger contre les champs magnétiques alternatifs de basses fréquences et permet une atténuation du champ magnétique de 30 dB (soit 97%).

Lorsqu’il est raccordé à la terre via les accessoires prévus à cet effet, il offre également une protection contre les champs électriques alternatifs de basse fréquence.

Enfin, il permet également une atténuation jusqu’à 70 dB des rayonnements électromagnétiques radiofréquences (téléphonie mobile, 5G, 4G, 3G, 2G, Wi-Fi, Bluetooth, antennes relais, smartphones, tablettes, téléphones DECT, …).

En comparaison avec le MUMETALL®, le MCF5 présente de nombreux avantages : MUMETALL® est souple et sensible, à la flexion, aux chocs et au traitement il perd très rapidement l’atténuation. Le film de blindage MCF5 est flexible mais dures mais résiste à de petits rayons de courbure. L’atténuation reste constante même à des contraintes mécaniques élevées. MCF5 peut facilement être coupé avec des ciseaux.

Étant donné que MCF5 a une largeur de seulement 5 cm, il est recommandé pour protéger des zones plus petites que le MCL61 (largeur 61 cm), par exemple dans des applications électroniques (transformateur ou chargeur secteur, …) ou pour des câbles.

Application et mise en œuvre de blindage magnétique MCF5 :

Attention : Les bords de découpe sont tranchants comme un couteau !

Il n’existe pas de MCF5 auto-adhésif, mais ce matériau peut être fixé aisément en utilisant du ruban adhésif double-face, de la colle de type UHU ou Pattex. Assurez-vous de bien aplatir la surface collée à l’aide d’un rouleau ou d’une raclette. Les différentes bandes de MCF5 peuvent se superposer si nécessaire.

Mise à la terre du blindage magnétique MCF5 :

Le film de blindage du champ magnétique MCF5 étant conducteur, vous pouvez le raccorder à la terre afin de vous protéger des champs électriques basses fréquences.
Pour ce faire, il vous faudra un ensemble d’accessoires de raccordement à la terre :

• des plaques de mise à la terre Yshield GCS
• un cordon de mise à la terre Yshield GL (disponible en plusieurs longueurs)
• une prise de mise à la terre Yshield GP1

Informations techniques sur le film de protection contre les champs magnétiques Yshield MCF5 :

• Code GTIN13 : 4260103667753
• Largeur : 5 cm

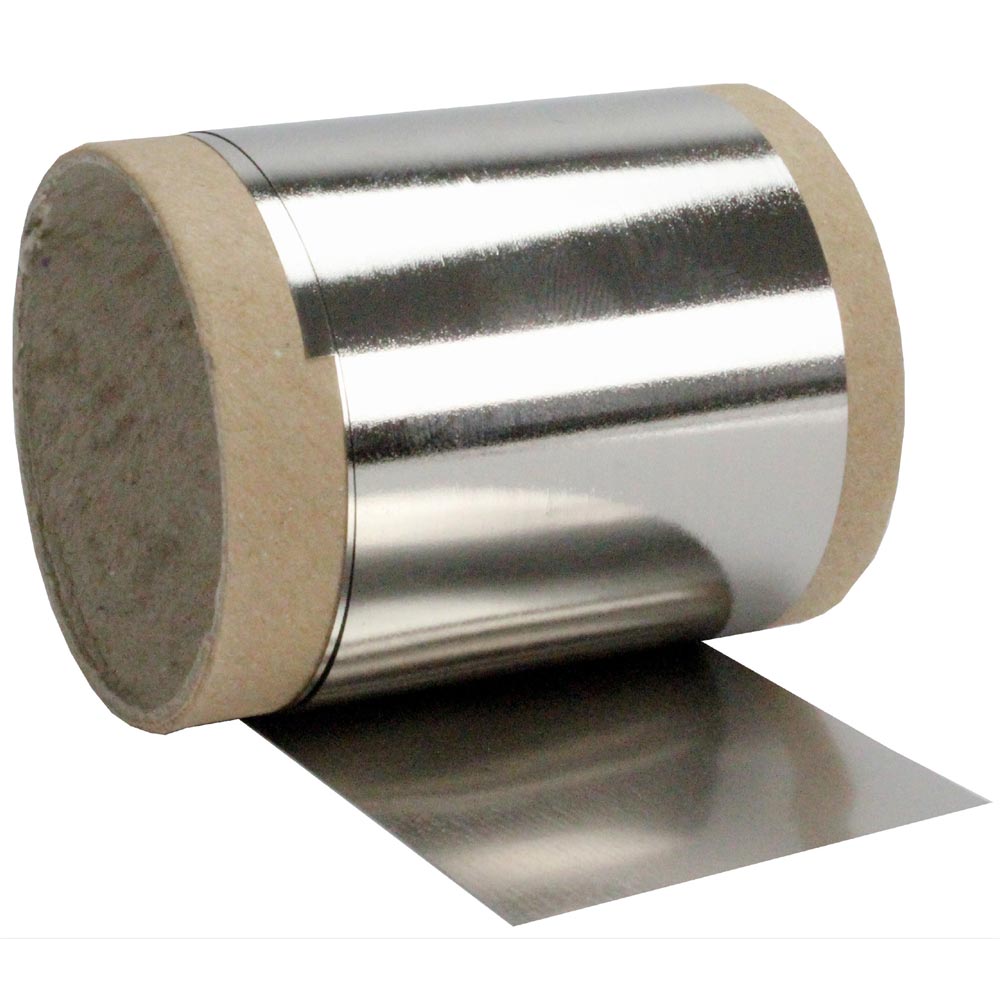

• Longueur : Disponible en rouleau de 1m, 20 m et 100 m

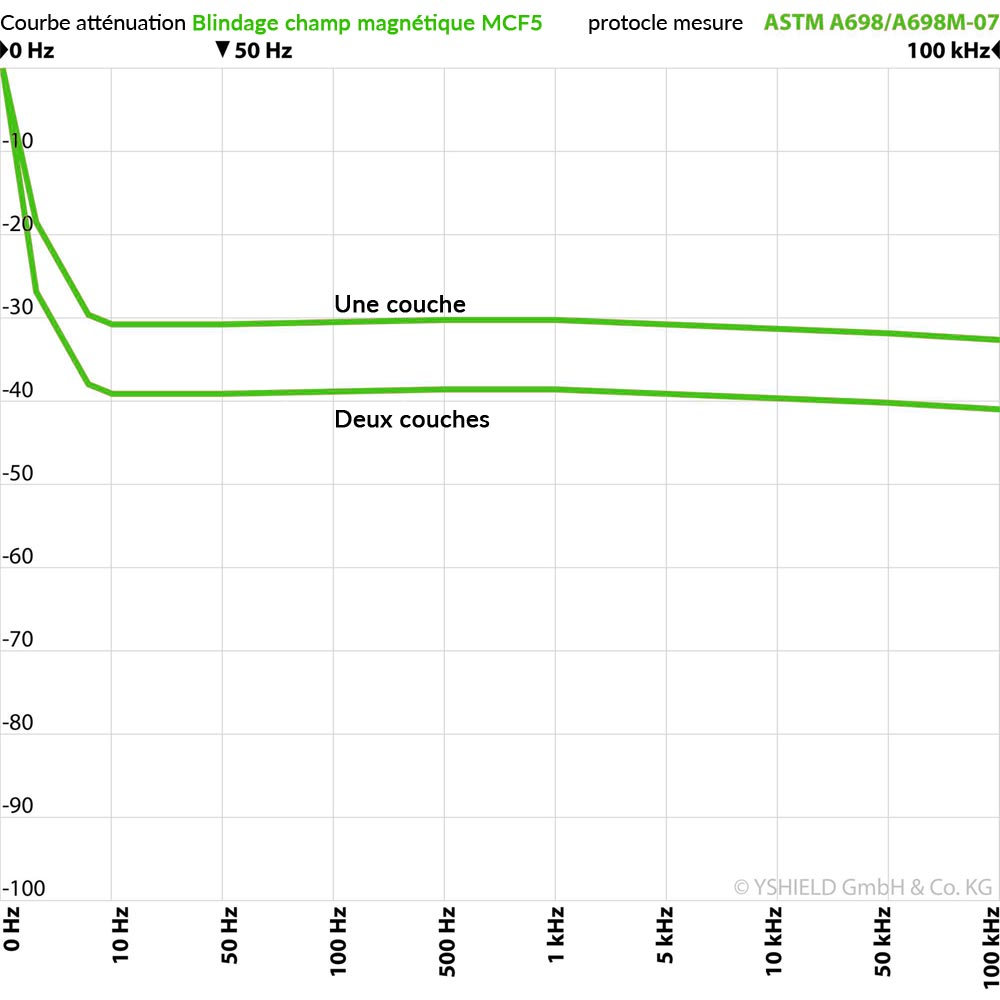

• Atténuation du champ magnétiques basses fréquences : 30 dB (97%) Test effectué selon la norme ASTM A698/A698M-07
• Atténuation des rayonnements électromagnétiques radiofréquences : 70 dB (à 1 GHz)
• Couleur : Argent
• Composition : Co, Fe, Mo, Nb, Si, B
• Poids : 180 g/m²
• Épaisseur : 0.02 mm
• Perméabilité : µ 4 = 25000; µ max 100 000
• Saturation de polarisation : 0.55 T
• Origine : Allemagne

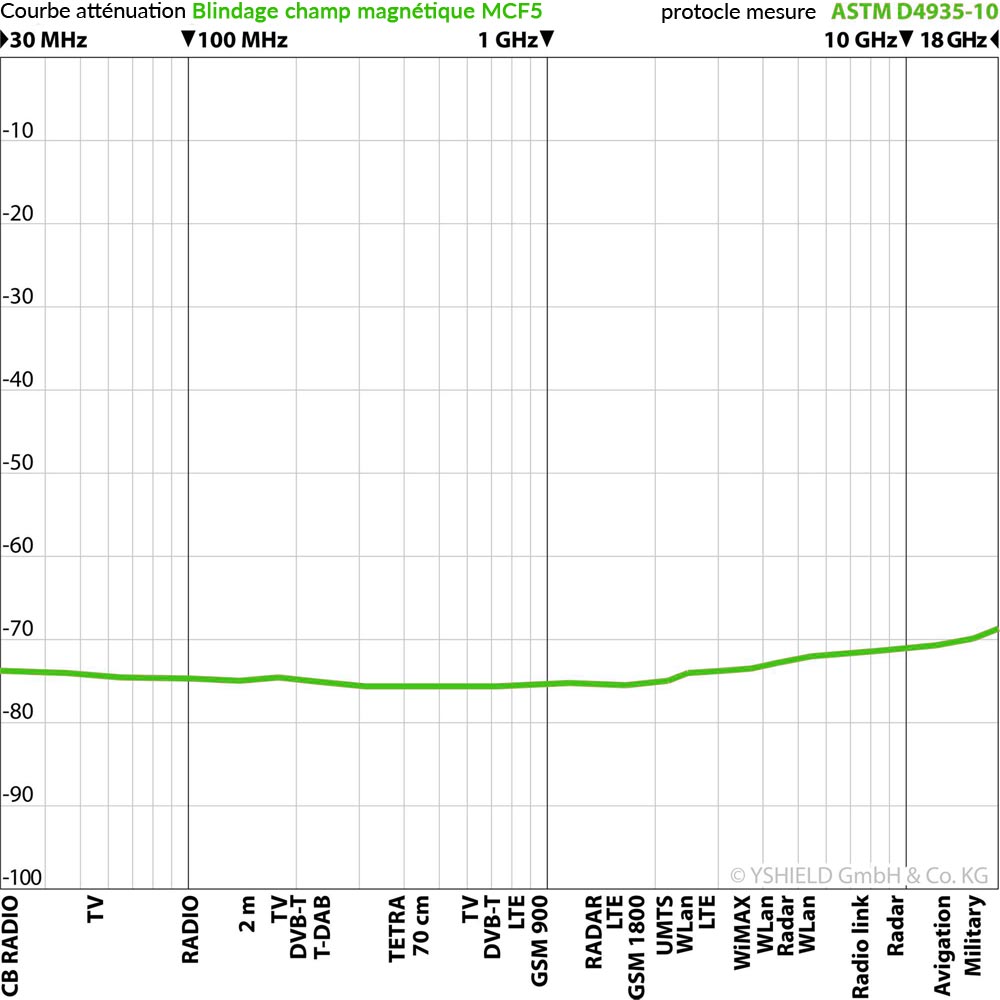

Atténuation :

Les valeurs d’atténuations en dB indiquées s’appliquent à 1 GHz. Mesure de 40/600 MHz à 40 GHz selon les normes ASTM D4935-10 ou IEEE Std 299-2006 (rapport de mesure téléchargeable dans l’onglet “téléchargements” de cette page).

Précautions concernant le blindage magnétiques MCF5 :

Attention ! Le film MCF5 n’est pas du Mumétal ; il ne convient pas pour se protéger des champs magnétostatiques.

Informations complémentaires :

Les tissus et toiles anti-ondes étant coupées à la demande pour chaque commande, ils et elles ne pourront donc être ni reprises ni échangées.
Possibilité de demandes d’échantillons ou demandes particulières comme de grandes quantités en nous contactant au 02.99.64.11.68 ou bien par mail.

Rappel :
Selon la norme NF C15-100, la résistance de la prise de terre doit être au plus égale à 100 Ω (Ohms).
Cependant, afin de neutraliser les champs électriques et les tensions parasites, nous recommandons une résistance de terre inférieure ou égale à 50 Ω (Ohms).

Afin de vérifier cette valeur, vous pouvez faire appel à un électricien ou bien vous procurez un mesureur de terre comme le Catu DT300. Vous pouvez également vérifier la présence de la terre sur votre prise grâce au testeur de terre PM6860DR.
